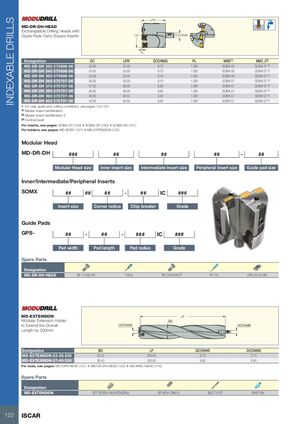

ИНДЕКСИРУЕМЫЕ СВЕРЛА
MD-DR-DH-HEAD
Сменные сверлильные головки с направляющими подушками и квадратными пластинами
| Обозначение | DC | LPR | DCONMS | PL | MIID(1) | MIID_2(2) |
|---|---|---|---|---|---|---|
| MD-DR-DH 330 070606-06 | 33.00 | 33.00 | 6.70 | 1.000 | SOMX 06 | SOMX 07(3) |
| MD-DR-DH 340 070606-06 | 34.00 | 33.00 | 6.70 | 1.000 | SOMX 06 | SOMX 07(3) |
| MD-DR-DH 350 070606-06 | 35.00 | 33.00 | 6.70 | 1.000 | SOMX 06 | SOMX 07(3) |
| MD-DR-DH 360 070707-06 | 36.00 | 33.00 | 6.70 | 1.000 | SOMX 07 | SOMX 07(3) |
| MD-DR-DH 370 070707-06 | 37.00 | 39.00 | 6.90 | 1.000 | SOMX 07 | SOMX 07(3) |
| MD-DR-DH 380 070707-06 | 38.00 | 39.00 | 6.90 | 1.000 | SOMX 07 | SOMX 07(3) |
| MD-DR-DH 390 070707-06 | 39.00 | 39.00 | 6.90 | 1.000 | SOMX 07 | SOMX 07(3) |
| MD-DR-DH 400 070707-06 | 40.00 | 40.00 | 6.90 | 1.000 | SOMX 07 | SOMX 07(3) |
- Руководство пользователя и условия резания см. на страницах 123-124
- (1) Идентификация основной пластины
- (2) Идентификация основной пластины 2
- (3) Центральная пластина
Пластины см. на страницах: SOMX-DT (150) • SOMX-GF (150) • SOMX-HD (151)
Держатели см. на страницах: MD-BODY (121) • MD-EXTENSION (122)
Сборная головка MD-DR-DH
Обозначение: MD-DR-DH + размер модульной головки + размер внутренней пластины + размер промежуточной пластины + размер периферийной пластины + размер направляющей подушки
Внутренние/промежуточные/периферийные пластины
SOMX + размер пластины + радиус при вершине + ломатель стружки - марка твёрдого сплава + код марки
Направляющие подушки
GPS- + ширина подушки - длина подушки - радиус подушки - код марки твёрдого сплава + код марки
Запасные части
| Обозначение | Запасная часть 1 | Запасная часть 2 | Запасная часть 3 | Запасная часть 4 | Запасная часть 5 |
|---|---|---|---|---|---|
| MD-DR-DH-HEAD | SR 14-560-HG | T-8/53 | SR 22052/HG-P | IP-7/51 | GPS-05-18-060 |
MD-EXTENSION
Модульный удлинитель для увеличения общей длины на 200 мм
| Обозначение | BD | LF | DCONWS | DCONMS |
|---|---|---|---|---|
| MD-EXTENSION-33-36-200 | 32.40 | 200.00 | 6.70 | 6.70 |
| MD-EXTENSION-37-40-200 | 36.40 | 200.00 | 6.90 | 6.90 |
Инструмент см. на страницах: MD-DFN-HEAD (121) • MD-DR-DH-HEAD (122) • MD-MNC-HEAD (116)
Запасные части
| Обозначение | Запасная часть 1 | Запасная часть 2 | Запасная часть 3 | Запасная часть 4 |
|---|---|---|---|---|
| MD-EXTENSION | SET SCREW M6-MODUDRILL | SR M5X4 DIN913 | BLD T15/S7 | SW6-T-SH |
Сборка головки и корпуса
- Подготовка корпуса сверла
- Установка удлинителя (опционально)
- Установка сменной головки
- Установка направляющих подушек
- Окончательная проверка и затяжка
Сборка пластин MD-DFN
Для головки MD-DFN:
Максимально допустимое биение Δ = 0,04 мм
Осевое и радиальное биение
Сборка пластин MD-DR-DH
Важно:
- Для головки MD-DR-DH необходимо подготовить предварительное отверстие глубиной минимум 1xD с допуском отверстия H8 и плоским дном для направления длинного сверла (можно использовать фрезу)
- Используйте ломатель стружки HD для внутренней пластины
- При использовании удлинителя MD-EXTENSION необходимо подготовить предварительное отверстие глубиной минимум 1xD с допуском отверстия H8 и плоским дном для направления длинного сверла (можно использовать фрезу) для всех типов сверлильных головок
Ограничения при сверлении
| Диаметр сверла (мм) | Давление (бар) | Расход (л/мин) |
|---|---|---|
| 33 | 20 | 60 |
| 34 | 20 | 60 |
| 35 | 20 | 60 |
| 36 | 20 | 60 |
| 37 | 20 | 60 |
| 38 | 20 | 70 |
| 39 | 20 | 70 |
| 40 | 20 | 70 |
- Только внутреннее охлаждение
