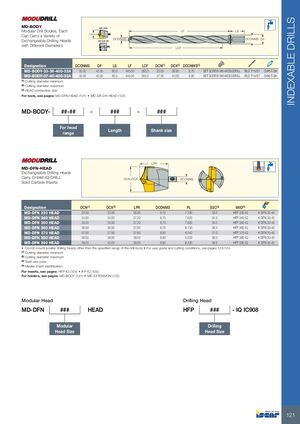

ИНДЕКСИРУЕМЫЕ СВЕРЛА
MD-BODY
Модульные корпусы сверла. Каждый может использовать различные сменные сверлильные головки разных диаметров
| Обозначение | DCONMS | DF | LS | LF | LCF | DCN(1) | DCX(2) | DCONWS(3) | Тип соединения | Тип режущего инструмента | Размер |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MD-BODY-33-36-400-32A | 32.00 | 42.00 | 60.0 | 445.00 | 393.3 | 33.00 | 36.90 | 6.70 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
| MD-BODY-37-40-400-32A | 32.00 | 42.00 | 60.0 | 445.00 | 393.3 | 37.00 | 40.00 | 6.90 | SET SCREW M6-MODUDRILL | BLD T15/S7 | SW6-T-SH |
- (1) Минимальный диаметр сверления
- (2) Максимальный диаметр сверления
- (3) Размер соединения головки
Инструмент см. на страницах: MD-DFN-HEAD (121) • MD-DR-DH-HEAD (122)
MD-DFN-HEAD
Сменные сверлильные головки с твёрдосплавными пластинами CHAM-IQ-DRILL
| Обозначение | DCN(1) | DCX(2) | LPR | DCONMS | PL | SSC(3) | MIID(4) | Тип крепежа |
|---|---|---|---|---|---|---|---|---|
| MD-DFN 330 HEAD | 33.00 | 33.90 | 36.90 | 6.70 | 7.330 | 33.0 | HFP 330-IQ | K DFN 30-40 |
| MD-DFN 340 HEAD | 34.00 | 34.93 | 37.20 | 6.70 | 7.620 | 34.0 | HFP 340-IQ | K DFN 30-40 |
| MD-DFN 350 HEAD | 35.00 | 35.90 | 37.20 | 6.70 | 7.650 | 35.0 | HFP 350-IQ | K DFN 30-40 |
| MD-DFN 360 HEAD | 36.00 | 36.90 | 37.60 | 6.70 | 8.150 | 36.0 | HFP 360-IQ | K DFN 30-40 |
| MD-DFN 370 HEAD | 37.00 | 37.90 | 37.60 | 6.90 | 8.040 | 37.0 | HFP 370-IQ | K DFN 30-40 |
| MD-DFN 380 HEAD | 38.00 | 38.90 | 38.00 | 6.90 | 8.200 | 38.0 | HFP 380-IQ | K DFN 30-40 |
| MD-DFN 390 HEAD | 39.00 | 40.00 | 38.00 | 6.90 | 8.430 | 39.0 | HFP 390-IQ | K DFN 30-40 |
- Не устанавливайте сверлильные головки меньшего размера, кроме указанного диапазона для корпуса сверла
- Руководство пользователя и условия резания см. на страницах 123-124
- (1) Минимальный диаметр сверления
- (2) Максимальный диаметр сверления
- (3) Код размера посадочного места
- (4) Идентификация основной пластины
Пластины см. на страницах: HFP-IQ (104) • IFP-IQ (105)
Держатели см. на страницах: MD-BODY (121) • MD-EXTENSION (122)
Сборная головка MD-DFN
Обозначение: MD-DFN + размер модульной головки + HEAD + HFP + размер сверлильной головки + -IQ IC908
