Инструменты для обработки отверстий Iscar 2026 - страница 109

Руководство пользователя

Индексируемые сверла

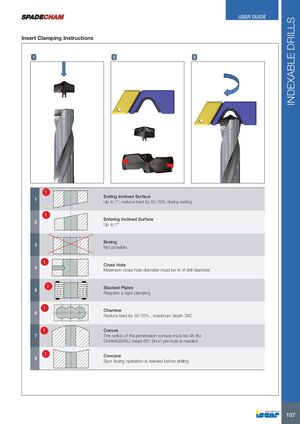

Инструкция по установке вставок

1. Выход на наклонную поверхность

   До 7°, снизьте подачу на 50-70% при выходе

2. Вход на наклонную поверхность

   До 7°

3. Растачивание

   Невозможно

4. Поперечное отверстие

   Максимальный диаметр поперечного отверстия не должен превышать ¼ диаметра сверла

5. Стопированные пластины

   Требуется жесткое зажатие

6. Фаска

   Снизьте подачу на 50-70%, максимальная глубина 3XD

7. Выпуклая поверхность

   Радиус поверхности проникновения должен быть в 4 раза больше диаметра головки COMBI-CHAM ØD. Требуется предварительное короткое отверстие

8. Вогнутая поверхность

   Перед сверлением необходимо выполнить операцию торцевого фрезерования
