Индексируемые сверла

IFP-IQ (продолжение)

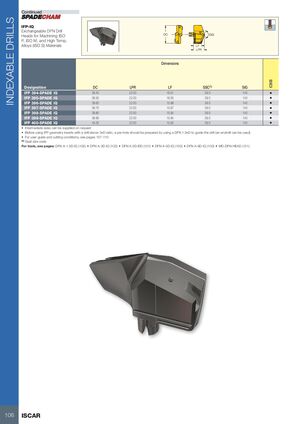

Сменные головки сверл DFN для обработки материалов по ISO P, ISO M и жаростойких сплавов (ISO S)

Размеры

Обозначение DC LPR LF SSC(1) SIG IC908
IFP 394-SPADE IQ 39.40 22.00 16.01 39.0 140 •
IFP 395-SPADE IQ 39.50 22.00 16.00 39.0 140 •
IFP 396-SPADE IQ 39.60 22.00 15.98 39.0 140 •
IFP 397-SPADE IQ 39.70 22.00 15.97 39.0 140 •
IFP 398-SPADE IQ 39.80 22.00 15.95 39.0 140 •
IFP 399-SPADE IQ 39.90 22.00 15.94 39.0 140 •
IFP 400-SPADE IQ 40.00 22.00 15.92 39.0 140 •
  • Промежуточные размеры поставляются по запросу
  • Перед использованием вставок геометрии IFP со сверлом более 5xD следует подготовить направляющее отверстие с помощью сверла DFN 1.5xD для направления сверла (можно использовать концевую фрезу)
  • Руководство пользователя и условия резания см. на стр. 107-110
  • (1) Код размера посадки

Для инструментов см. стр.: DFN A-1.5D-IQ (102) • DFN A-3D-IQ (102) • DFN A-5D-BD (101) • DFN A-5D-IQ (103) • DFN A-8D-IQ (103) • MD-DFN-HEAD (121)
