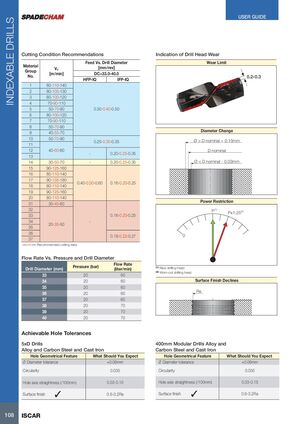

Инструменты для обработки отверстий Iscar 2026 - страница 110

Предыдущая страница Следующая страница

Навигация

Руководство пользователя

Индексируемые сверла

Рекомендации по условиям резания

Подача в зависимости от диаметра сверла [мм/об]

Группа материала № Vc [м/мин] HFP-IQ IFP-IQ
1 1 80-110-140 0.30-0.40-0.50 DC=33.0-40.0
2 80-105-130
3 3 80-100-120 0.30-0.40-0.50 -
4 4 70-90-110 0.25-0.30-0.35 0.30-0.40-0.50
5 5 50-70-90
6-10 6 80-100-120 0.25-0.30-0.35 -
7 7 70-90-110 0.25-0.30-0.35 -
8 8 50-70-90
9 9 40-55-70
10 10 50-70-90 0.25-0.30-0.35 -
11-12 11 - 0.20-0.25-0.35 0.25-0.30-0.35
12 12 40-60-80
13 13 - 0.20-0.25-0.35 -
14 14 30-50-70 0.20-0.25-0.35 -
15-20 15 90-125-160 0.40-0.50-0.60 0.16-0.20-0.25
16 16 80-110-140
17 17 90-135-180 0.16-0.20-0.25
18 18 80-110-140 0.16-0.20-0.25
19 19 90-125-160 0.16-0.20-0.25
20 20 80-110-140 0.16-0.20-0.25
31-37 31 30-45-60 - 0.16-0.20-0.25
32-36 32 - 0.18-0.22-0.27
33 33 - 0.16-0.20-0.25
34-37 34 20-35-50 0.18-0.22-0.27

nn-nn-nn — рекомендуемые данные резания

Расход жидкости в зависимости от давления и диаметра сверла

Диаметр сверла (мм) Давление (бар) Расход (л/мин)
33 20 60
34 20 60
35 20 60
36 20 60
37 20 60
38 20 70
39 20 70
40 20 70

Признаки износа головки сверла

Предел износа: 0.2-0.3

Изменение диаметра:

  • Ø > D номинальное + 0.15 мм
  • Ø < D номинальное - 0.03 мм

Ограничение мощности

Параметр Значение
P(1) (новая головка сверления) Опция
Px1.25(2) (изношенная головка сверления)

Качество поверхности снижается

Ra

Достижимые допуски отверстий

Сверла 5xD
Сталь сплавы и чугун		 Модульные сверла 400 мм
Сталь сплавы и чугун
Геометрический признак отверстия Ожидаемое значение Геометрический признак отверстия Ожидаемое значение
Допуск диаметра Ø +0.06 мм Допуск диаметра Ø +0.06 мм
Круглость 0.035 Круглость 0.035
Прямолинейность оси отверстия (/100 мм) 0.03-0.10 Прямолинейность оси отверстия (/100 мм) 0.03-0.15
Шероховатость поверхности 0.6-3.2 Ra Шероховатость поверхности 0.6-3.2 Ra
