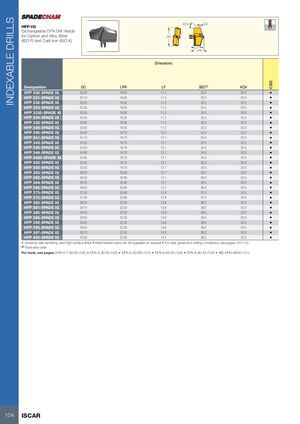

HFP-IQ
Сменяемые головки сверла DFN для обработки углеродистой и легированной стали (ISO P) и чугуна (ISO K)
Размеры
| Обозначение | DC | LPR | LF | SSC(1) | KCH |
|---|---|---|---|---|---|
| HFP 330-SPADE IQ | 33.00 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 331-SPADE IQ | 33.10 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 332-SPADE IQ | 33.20 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 333-SPADE IQ | 33.30 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 3335-SPADE IQ | 33.35 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 334-SPADE IQ | 33.40 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 335-SPADE IQ | 33.50 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 339-SPADE IQ | 33.90 | 18.50 | 11.2 | 33.0 | 30.0 |
| HFP 340-SPADE IQ | 34.00 | 19.70 | 12.1 | 34.0 | 30.0 |
| HFP 341-SPADE IQ | 34.10 | 19.70 | 12.1 | 34.0 | 30.0 |
| HFP 343-SPADE IQ | 34.30 | 19.70 | 12.1 | 34.0 | 30.0 |
| HFP 345-SPADE IQ | 34.50 | 19.70 | 12.1 | 34.0 | 30.0 |
| HFP 349-SPADE IQ | 34.90 | 19.70 | 12.1 | 34.0 | 30.0 |
| HFP 3493-SPADE IQ | 34.93 | 19.70 | 12.1 | 34.0 | 30.0 |
| HFP 350-SPADE IQ | 35.00 | 19.70 | 12.1 | 35.0 | 30.0 |
| HFP 355-SPADE IQ | 35.50 | 19.70 | 12.1 | 35.0 | 30.0 |
| HFP 360-SPADE IQ | 36.00 | 20.80 | 12.7 | 36.0 | 30.0 |
| HFP 362-SPADE IQ | 36.20 | 20.80 | 12.7 | 36.0 | 30.0 |
| HFP 364-SPADE IQ | 36.40 | 20.80 | 12.7 | 36.0 | 30.0 |
| HFP 365-SPADE IQ | 36.50 | 20.80 | 12.7 | 36.0 | 30.0 |
| HFP 370-SPADE IQ | 37.00 | 20.80 | 12.8 | 37.0 | 30.0 |
| HFP 375-SPADE IQ | 37.50 | 20.80 | 12.8 | 37.0 | 30.0 |
| HFP 380-SPADE IQ | 38.00 | 22.00 | 13.8 | 38.0 | 30.0 |
| HFP 381-SPADE IQ | 38.10 | 22.00 | 13.8 | 38.0 | 30.0 |
| HFP 385-SPADE IQ | 38.50 | 22.00 | 13.8 | 38.0 | 30.0 |
| HFP 390-SPADE IQ | 39.00 | 22.00 | 13.6 | 39.0 | 30.0 |
| HFP 392-SPADE IQ | 39.20 | 22.00 | 13.6 | 39.0 | 30.0 |
| HFP 395-SPADE IQ | 39.50 | 22.00 | 13.6 | 39.0 | 30.0 |
| HFP 397-SPADE IQ | 39.70 | 22.00 | 13.6 | 39.0 | 30.0 |
| HFP 400-SPADE IQ | 40.00 | 23.00 | 14.4 | 39.0 | 30.0 |
- Самоцентрирующаяся, высокая точность поверхности
- Промежуточные размеры можно поставить по запросу
- Для руководства пользователя и условий резания смотрите страницы 107-110
(1) Код размера посадки
По инструментам смотрите страницы: DFN A-1.5D-IQ (102) • DFN A-3D-IQ (102) • DFN A-5D-BD (101) • DFN A-5D-IQ (103) • DFN A-8D-IQ (103) • MD-DFN-HEAD (121)
