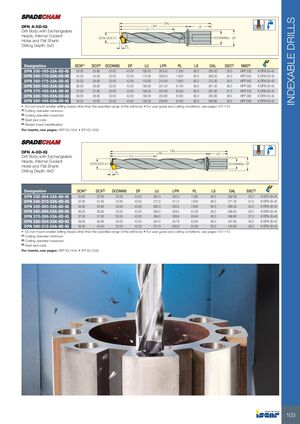

DFN A-5D-IQ
Корпус сверла со сменяемыми головками, внутренняя подача СОЖ и плоский хвостовик, глубина сверления: 5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DFN 330-165-32A-5D-IQ | 33.00 | 33.90 | 32.00 | 42.00 | 165.00 | 203.00 | 7.330 | 60.0 | 263.00 | 33.0 | HFP 330 |
| DFN 340-170-32A-5D-IQ | 34.00 | 34.93 | 32.00 | 42.00 | 170.00 | 209.20 | 7.620 | 60.0 | 269.20 | 34.0 | HFP 340 |
| DFN 350-175-32A-5D-IQ | 35.00 | 35.90 | 32.00 | 42.00 | 175.00 | 215.30 | 7.650 | 60.0 | 275.30 | 35.0 | HFP 350 |
| DFN 360-180-32A-5D-IQ | 36.00 | 36.90 | 32.00 | 42.00 | 180.00 | 221.50 | 8.150 | 60.0 | 281.50 | 36.0 | HFP 360 |
| DFN 370-185-32A-5D-IQ | 37.00 | 37.90 | 32.00 | 42.00 | 185.00 | 227.60 | 8.040 | 60.0 | 287.60 | 37.0 | HFP 370 |
| DFN 380-190-32A-5D-IQ | 38.00 | 38.90 | 32.00 | 42.00 | 190.00 | 233.80 | 8.200 | 60.0 | 293.80 | 38.0 | HFP 380 |
| DFN 390-195-32A-5D-IQ | 39.00 | 40.00 | 32.00 | 42.00 | 195.00 | 239.90 | 8.430 | 60.0 | 299.90 | 39.0 | HFP 390 |
- Не монтируйте меньшие головки сверла вне указанного диапазона корпуса сверла
- Для руководства пользователя и условий резания смотрите страницы 107-110
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация мастер-пластины
По пластинам смотрите страницы: HFP-IQ (104) • IFP-IQ (105)
DFN A-8D-IQ
Корпус сверла со сменяемыми головками, внутренняя подача СОЖ и плоский хвостовик, глубина сверления: 8xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) |
|---|---|---|---|---|---|---|---|---|---|---|
| DFN 330-264-32A-8D-IQ | 33.00 | 33.90 | 32.00 | 42.00 | 264.0 | 302.0 | 7.330 | 60.0 | 362.00 | 33.0 |
| DFN 340-272-32A-8D-IQ | 34.00 | 34.93 | 32.00 | 42.00 | 272.0 | 311.2 | 7.620 | 60.0 | 371.20 | 34.0 |
| DFN 350-280-32A-8D-IQ | 35.00 | 35.90 | 32.00 | 42.00 | 280.0 | 320.3 | 7.650 | 60.0 | 380.30 | 35.0 |
| DFN 360-288-32A-8D-IQ | 36.00 | 36.90 | 32.00 | 42.00 | 288.0 | 329.5 | 8.150 | 60.0 | 389.50 | 36.0 |
| DFN 370-296-32A-8D-IQ | 37.00 | 37.90 | 32.00 | 42.00 | 296.0 | 338.6 | 8.040 | 60.0 | 398.60 | 37.0 |
| DFN 380-304-32A-8D-IQ | 38.00 | 38.90 | 32.00 | 42.00 | 304.0 | 347.8 | 8.200 | 60.0 | 407.80 | 38.0 |
| DFN 390-312-32A-8D-IQ | 39.00 | 40.00 | 32.00 | 42.00 | 312.0 | 356.9 | 8.430 | 60.0 | 416.90 | 39.0 |
- Не монтируйте меньшие головки сверла вне указанного диапазона корпуса сверла
- Для руководства пользователя и условий резания смотрите страницы 107-110
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
По пластинам смотрите страницы: HFP-IQ (104) • IFP-IQ (105)
