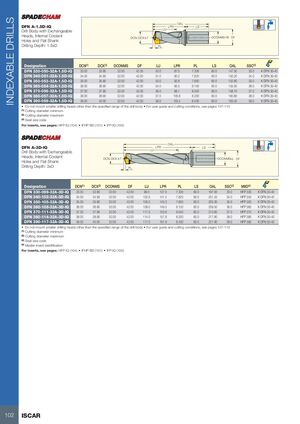

DFN A-1.5D-IQ
Корпус сверла со сменяемыми головками, внутренняя подача СОЖ и плоский хвостовик, глубина сверления: 1.5xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) |
|---|---|---|---|---|---|---|---|---|---|---|
| DFN 330-050-32A-1.5D-IQ | 33.00 | 33.90 | 32.00 | 42.00 | 50.0 | 87.5 | 7.330 | 60.0 | 147.50 | 33.0 |
| DFN 340-051-32A-1.5D-IQ | 34.00 | 34.93 | 32.00 | 42.00 | 51.0 | 90.2 | 7.620 | 60.0 | 150.20 | 34.0 |
| DFN 350-053-32A-1.5D-IQ | 35.00 | 35.90 | 32.00 | 42.00 | 53.0 | 92.8 | 7.650 | 60.0 | 152.80 | 35.0 |
| DFN 360-054-32A-1.5D-IQ | 36.00 | 36.90 | 32.00 | 42.00 | 54.0 | 95.5 | 8.150 | 60.0 | 155.50 | 36.0 |
| DFN 370-056-32A-1.5D-IQ | 37.00 | 37.90 | 32.00 | 42.00 | 56.0 | 98.1 | 8.040 | 60.0 | 158.10 | 37.0 |
| DFN 380-057-32A-1.5D-IQ | 38.00 | 38.90 | 32.00 | 42.00 | 57.0 | 100.8 | 8.200 | 60.0 | 160.80 | 38.0 |
| DFN 390-059-32A-1.5D-IQ | 39.00 | 40.00 | 32.00 | 42.00 | 59.0 | 103.4 | 8.430 | 60.0 | 163.40 | 39.0 |
- Не монтируйте меньшие головки сверла вне указанного диапазона корпуса сверла
- Для руководства пользователя и условий резания смотрите страницы 107-110
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
По пластинам смотрите страницы: HFP-IQ (104) • IFHP-BD (101) • IFP-IQ (105)
DFN A-3D-IQ
Корпус сверла со сменяемыми головками, внутренняя подача СОЖ и плоский хвостовик, глубина сверления: 3xD
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DFN 330-099-32A-3D-IQ | 33.00 | 33.90 | 32.00 | 42.00 | 99.0 | 137.0 | 7.330 | 60.0 | 197.00 | 33.0 | HFP 330 |
| DFN 340-102-32A-3D-IQ | 34.00 | 34.93 | 32.00 | 42.00 | 102.0 | 141.2 | 7.620 | 60.0 | 201.20 | 34.0 | HFP 340 |
| DFN 350-105-32A-3D-IQ | 35.00 | 35.90 | 32.00 | 42.00 | 105.0 | 145.3 | 7.650 | 60.0 | 205.30 | 35.0 | HFP 350 |
| DFN 360-108-32A-3D-IQ | 36.00 | 36.90 | 32.00 | 42.00 | 108.0 | 149.5 | 8.150 | 60.0 | 209.50 | 36.0 | HFP 360 |
| DFN 370-111-32A-3D-IQ | 37.00 | 37.90 | 32.00 | 42.00 | 111.0 | 153.6 | 8.040 | 60.0 | 213.60 | 37.0 | HFP 370 |
| DFN 380-114-32A-3D-IQ | 38.00 | 38.90 | 32.00 | 42.00 | 114.0 | 157.8 | 8.200 | 60.0 | 217.80 | 38.0 | HFP 380 |
| DFN 390-117-32A-3D-IQ | 39.00 | 40.00 | 32.00 | 42.00 | 117.0 | 161.9 | 8.430 | 60.0 | 221.90 | 39.0 | HFP 390 |
- Не монтируйте меньшие головки сверла вне указанного диапазона корпуса сверла
- Для руководства пользователя и условий резания смотрите страницы 107-110
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация мастер-пластины
По пластинам смотрите страницы: HFP-IQ (104) • IFHP-BD (101) • IFP-IQ (105)
