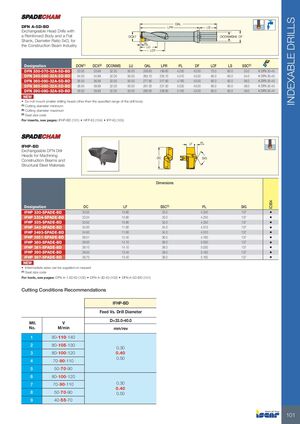

Инструменты для обработки отверстий Iscar 2026 - страница 103
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
DFN A-5D-BD
Сверла со сменяемой головкой, усиленный корпус и плоский хвостовик, соотношение диаметра 5xD, для обработки конструкционных двутавровых балок
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | OAL | LPR | PL | DF | LCF | LS | SSC(3) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DFN 330-070-32A-5D-BD | 33.00 | 33.99 | 32.00 | 50.00 | 259.60 | 199.60 | 4.250 | 43.00 | 70.0 | 60.0 | 33.0 |
| DFN 340-080-32A-5D-BD | 34.00 | 34.99 | 32.00 | 50.00 | 265.70 | 205.70 | 4.510 | 43.00 | 80.0 | 60.0 | 34.0 |
| DFN 360-080-32A-5D-BD | 36.00 | 36.99 | 32.00 | 50.00 | 277.90 | 217.90 | 4.760 | 43.00 | 80.0 | 60.0 | 36.0 |
| DFN 380-080-32A-5D-BD | 38.00 | 38.99 | 32.00 | 50.00 | 291.00 | 231.00 | 5.030 | 43.00 | 80.0 | 60.0 | 38.0 |
| DFN 390-080-32A-5D-BD | 39.00 | 39.99 | 32.00 | 50.00 | 296.60 | 236.60 | 5.160 | 43.00 | 80.0 | 60.0 | 39.0 |
NEW
- Не монтируйте меньшие головки сверла вне указанного диапазона корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
По пластинам смотрите страницы: IFHP-BD (101) • HFP-IQ (104) • IFP-IQ (105)
IFHP-BD
Сменяемые головки сверла DFN для обработки конструкционных двутавровых балок и конструкционной стали
Размеры
| Обозначение | DC | LF | SSC(1) | PL | SIG |
|---|---|---|---|---|---|
| IFHP 330-SPADE-BD | 33.00 | 10.80 | 33.0 | 4.250 | 137 |
| IFHP 3334-SPADE-BD | 33.34 | 10.80 | 33.0 | 4.250 | 137 |
| IFHP 335-SPADE-BD | 33.50 | 10.80 | 33.0 | 4.250 | 137 |
| IFHP 340-SPADE-BD | 34.00 | 11.60 | 34.0 | 4.510 | 137 |
| IFHP 3493-SPADE-BD | 34.93 | 11.60 | 34.0 | 4.510 | 137 |
| IFHP 3651-SPADE-BD | 36.51 | 12.40 | 36.0 | 4.760 | 137 |
| IFHP 380-SPADE-BD | 38.00 | 14.10 | 38.0 | 5.030 | 137 |
| IFHP 381-SPADE-BD | 38.10 | 14.10 | 38.0 | 5.030 | 137 |
| IFHP 390-SPADE-BD | 39.00 | 13.40 | 39.0 | 5.160 | 137 |
| IFHP 397-SPADE-BD | 39.70 | 13.40 | 39.0 | 5.160 | 137 |
NEW
- Промежуточные размеры можно поставить по запросу
(1) Код размера посадки
По инструментам смотрите страницы: DFN A-1.5D-IQ (102) • DFN A-3D-IQ (102) • DFN A-5D-BD (101)
Рекомендации по условиям резания
| Номер материала | V м/мин | IFHP-BD Подача в зависимости от диаметра сверла D=33.0-40.0 мм/об |
|---|---|---|
| 1 | 80-110-140 | 0.30 |
| 2 | 80-105-130 | 0.40 |
| 3 | 80-100-120 | 0.50 |
| 4 | 70-90-110 | |
| 5 | 50-70-90 | |
| 6 | 80-100-120 | |
| 7 | 70-90-110 | |
| 8 | 50-70-90 | |
| 9 | 40-55-70 |
