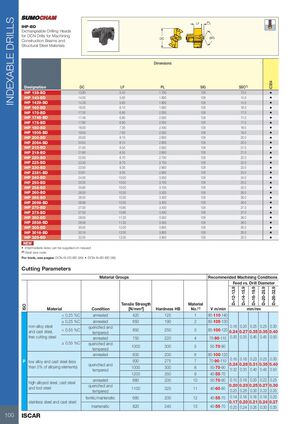

IHP-BD
Сменяемые головки сверла для сверл DCN для обработки конструкционных двутавров и конструкционной стали
Размеры
| Обозначение | DC | LF | PL | SIG | SSC(1) |
|---|---|---|---|---|---|
| IHP 138-BD | 13.80 | 5.40 | 1.700 | 128 | 13.0 |
| IHP 140-BD | 14.00 | 5.60 | 1.800 | 128 | 14.0 |
| IHP 1429-BD | 14.29 | 5.60 | 1.800 | 128 | 14.0 |
| IHP 160-BD | 16.00 | 6.10 | 1.950 | 128 | 16.0 |
| IHP 170-BD | 17.00 | 6.80 | 2.000 | 128 | 17.0 |
| IHP 1746-BD | 17.46 | 6.80 | 2.000 | 128 | 17.0 |
| IHP 178-BD | 17.80 | 6.80 | 2.000 | 128 | 17.0 |
| IHP 180-BD | 18.00 | 7.30 | 2.400 | 128 | 18.0 |
| IHP 1905-BD | 19.05 | 7.60 | 2.550 | 128 | 19.0 |
| IHP 200-BD | 20.00 | 8.10 | 2.600 | 128 | 20.0 |
| IHP 2064-BD | 20.64 | 8.10 | 2.600 | 128 | 20.0 |
| IHP 210-BD | 21.00 | 8.50 | 2.650 | 128 | 21.0 |
| IHP 218-BD | 21.80 | 8.50 | 2.650 | 128 | 21.0 |
| IHP 220-BD | 22.00 | 8.70 | 2.750 | 128 | 22.0 |
| IHP 225-BD | 22.50 | 8.70 | 2.750 | 128 | 22.0 |
| IHP 230-BD | 23.00 | 9.30 | 2.900 | 128 | 23.0 |
| IHP 2381-BD | 23.81 | 9.30 | 2.900 | 128 | 23.0 |
| IHP 240-BD | 24.00 | 10.00 | 3.000 | 128 | 24.0 |
| IHP 250-BD | 25.00 | 10.00 | 3.100 | 128 | 25.0 |
| IHP 258-BD | 25.80 | 10.00 | 3.100 | 128 | 25.0 |
| IHP 260-BD | 26.00 | 10.30 | 3.300 | 128 | 26.0 |
| IHP 265-BD | 26.50 | 10.30 | 3.300 | 128 | 26.0 |
| IHP 2699-BD | 26.99 | 10.30 | 3.300 | 128 | 26.0 |
| IHP 270-BD | 27.00 | 10.80 | 3.400 | 128 | 27.0 |
| IHP 275-BD | 27.50 | 10.80 | 3.400 | 128 | 27.0 |
| IHP 280-BD | 28.00 | 11.30 | 3.550 | 128 | 28.0 |
| IHP 2858-BD | 28.58 | 11.30 | 3.550 | 128 | 28.0 |
| IHP 300-BD | 30.00 | 12.00 | 3.800 | 128 | 30.0 |
| IHP 3016-BD | 30.16 | 12.00 | 3.800 | 128 | 30.0 |
| IHP 320-BD | 32.00 | 13.30 | 3.950 | 128 | 32.0 |
NEW
- Промежуточные размеры можно поставить по запросу
(1) Код размера посадки
По инструментам смотрите страницы: DCN-N-5D-BD (99) • DCN-N-8D-BD (99)
Параметры резания
| Группы материалов | Материал | Предел прочности [N/мм²] | Твердость HB | ISO Номер материала(1) | Рекомендуемые условия обработки Подача в зависимости от диаметра сверла V м/мин |
мм/об | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Состояние | D=12-13.9 | D=14-15.9 | D=16-19.9 | D=20-25.9 | D=26-32.9 | D=12-13.9 | D=14-15.9 | D=16-19.9 | D=20-25.9 | D=26-32.9 | ||||||
| P | Легированная и литая сталь (без углерода) | < 0.25 %C | отожженная | 420 | 125 | 1 | 80-110-140 | 0.18 | 0.20 | 0.25 | 0.25 | 0.30 | ||||
| ≥ 0.25 %C | отожженная | 650 | 190 | 2 | 80-105-130 | 0.24 | 0.27 | 0.35 | 0.35 | 0.40 | ||||||
| P | Нелегированная и литая сталь, сталь автоматная | < 0.55 %C | закаленная и отпущенная | 850 | 250 | 3 | 80-100-120 | 0.24 | 0.27 | 0.35 | 0.35 | 0.40 | ||||
| отожженная | 750 | 220 | 4 | 70-90-110 | 0.30 | 0.35 | 0.45 | 0.45 | 0.50 | |||||||
| P | Нелегированная и литая сталь | ≥ 0.55 %C | закаленная и отпущенная | 1000 | 300 | 5 | 50-70-90 | |||||||||
| P | отожженная | 600 | 200 | 6 | 80-100-120 | |||||||||||
| P | Низколегированная и литая сталь (менее 5% легирующих элементов) | отожженная | 930 | 275 | 7 | 70-90-110 | 0.16 | 0.18 | 0.23 | 0.25 | 0.30 | |||||
| закаленная и отпущенная | 1000 | 300 | 8 | 50-70-90 | 0.24 | 0.26 | 0.31 | 0.35 | 0.40 | |||||||
| P | 1200 | 350 | 9 | 40-55-70 | 0.32 | 0.35 | 0.40 | 0.45 | 0.50 | |||||||
| P | Высоколегированная сталь, литая сталь и инструментальная сталь | отожженная | 680 | 200 | 10 | 50-70-90 | 0.15 | 0.18 | 0.20 | 0.22 | 0.25 | |||||
| закаленная и отпущенная | 1100 | 325 | 11 | 40-60-80 | 0.20 | 0.23 | 0.25 | 0.27 | 0.30 | |||||||
| K | Нержавеющая сталь и литая сталь | ферритная/мартенситная | 680 | 200 | 12 | 40-55-70 | 0.25 | 0.28 | 0.30 | 0.33 | 0.35 | |||||
| мартенситная | 820 | 240 | 13 | 40-55-70 | 0.14 | 0.16 | 0.16 | 0.18 | 0.20 | |||||||
(1) Номер ISO материала
