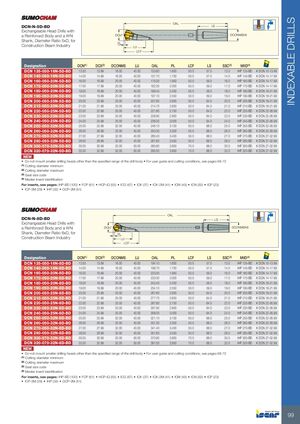

Инструменты для обработки отверстий Iscar 2026 - страница 101
Навигация
Каталог Iscar отрезка 2022
Каталог Iscar крепление инструмента
Токарные инструменты Iscar (часть 2) 2026
Каталог Iscar токарные державки ISO 2022
Каталог Iscar расточные системы 2022
Каталог Iscar высокоточные развертки и метчики 2022
DCN-N-5D-BD
Сверла со сменяемой головкой, усиленный корпус и хвостовик WN, соотношение диаметра 5xD, для обработки конструкционных балок
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | OAL | PL | LCF | LS | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| DCN 135-050-16N-5D-BD | 13.50 | 13.99 | 16.00 | 40.00 | 153.60 | 1.600 | 50.0 | 57.0 | 13.0 | IHP 135-BD K DCN 10-13.99 |
| DCN 140-050-16N-5D-BD | 14.00 | 14.99 | 16.00 | 40.00 | 157.70 | 1.700 | 50.0 | 57.0 | 14.0 | IHP 140-BD K DCN 14-17.99 |
| DCN 160-050-20N-5D-BD | 16.00 | 16.99 | 20.00 | 40.00 | 175.00 | 1.950 | 50.0 | 59.0 | 16.0 | IHP 160-BD K DCN 14-17.99 |
| DCN 170-050-20N-5D-BD | 17.00 | 17.99 | 20.00 | 40.00 | 182.00 | 2.000 | 50.0 | 59.0 | 17.0 | IHP 170-BD K DCN 14-17.99 |
| DCN 180-050-20N-5D-BD | 18.00 | 18.99 | 20.00 | 40.00 | 189.40 | 2.400 | 50.0 | 59.0 | 18.0 | IHP 180-BD K DCN 18-21.99 |
| DCN 190-050-20N-5D-BD | 19.00 | 19.99 | 20.00 | 40.00 | 197.10 | 2.550 | 50.0 | 59.0 | 19.0 | IHP 190-BD K DCN 18-21.99 |
| DCN 200-050-25N-5D-BD | 20.00 | 20.99 | 25.00 | 40.00 | 207.60 | 2.600 | 50.0 | 64.0 | 20.0 | IHP 200-BD K DCN 18-21.99 |
| DCN 210-050-25N-5D-BD | 21.00 | 21.99 | 25.00 | 40.00 | 214.70 | 2.650 | 50.0 | 64.0 | 21.0 | IHP 210-BD K DCN 18-21.99 |
| DCN 220-050-25N-5D-BD | 22.00 | 22.99 | 25.00 | 40.00 | 221.80 | 2.750 | 50.0 | 64.0 | 22.0 | IHP 220-BD K DCN 22-26.99 |
| DCN 230-050-25N-5D-BD | 23.00 | 23.99 | 25.00 | 40.00 | 228.90 | 2.900 | 50.0 | 64.0 | 23.0 | IHP 230-BD K DCN 22-26.99 |
| DCN 240-050-25N-5D-BD | 24.00 | 24.99 | 25.00 | 40.00 | 236.00 | 3.000 | 50.0 | 64.0 | 24.0 | IHP 240-BD K DCN 22-26.99 |
| DCN 250-050-32N-5D-BD | 25.00 | 25.99 | 32.00 | 40.00 | 246.10 | 3.100 | 50.0 | 68.0 | 25.0 | IHP 250-BD K DCN 22-26.99 |
| DCN 260-050-32N-5D-BD | 26.00 | 26.99 | 32.00 | 40.00 | 253.30 | 3.300 | 50.0 | 68.0 | 26.0 | IHP 260-BD K DCN 22-26.99 |
| DCN 270-050-32N-5D-BD | 27.00 | 27.99 | 32.00 | 40.00 | 260.40 | 3.400 | 50.0 | 68.0 | 27.0 | IHP 270-BD K DCN 27-32.99 |
| DCN 280-050-32N-5D-BD | 28.00 | 28.99 | 32.00 | 40.00 | 267.60 | 3.550 | 50.0 | 68.0 | 28.0 | IHP 280-BD K DCN 27-32.99 |
| DCN 300-070-32N-5D-BD | 30.00 | 30.99 | 32.00 | 50.00 | 280.80 | 3.800 | 70.0 | 68.0 | 30.0 | IHP 300-BD K DCN 27-32.99 |
| DCN 320-070-32N-5D-BD | 32.00 | 32.99 | 32.00 | 50.00 | 295.00 | 3.950 | 70.0 | 68.0 | 32.0 | IHP 320-BD K DCN 27-32.99 |
NEW
- Не монтируйте меньшие головки сверла вне указанного диапазона корпуса сверла
- Для руководства пользователя и условий резания смотрите страницы 68-72
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация мастер-пластины
По пластинам смотрите страницы: IHP-BD (100) • FCP (61) • HCP-IQ (55) • ICG (67) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • ICP (23) • ICP-2M (29) • IHP (33) • QCP-2M (51)
DCN-N-8D-BD
Сверла со сменяемой головкой, усиленный корпус и хвостовик WN, соотношение диаметра 8xD, для обработки конструкционных балок
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | OAL | PL | LCF | LS | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| DCN 135-050-16N-8D-BD | 13.50 | 13.99 | 16.00 | 40.00 | 194.10 | 1.600 | 50.0 | 57.0 | 13.0 | IHP 135-BD K DCN 10-13.99 |
| DCN 140-050-16N-8D-BD | 14.00 | 14.99 | 16.00 | 40.00 | 199.70 | 1.700 | 50.0 | 57.0 | 14.0 | IHP 140-BD K DCN 14-17.99 |
| DCN 160-050-20N-8D-BD | 16.00 | 16.99 | 20.00 | 40.00 | 223.00 | 1.950 | 50.0 | 59.0 | 16.0 | IHP 160-BD K DCN 14-17.99 |
| DCN 170-050-20N-8D-BD | 17.00 | 17.99 | 20.00 | 40.00 | 233.00 | 2.000 | 50.0 | 59.0 | 17.0 | IHP 170-BD K DCN 14-17.99 |
| DCN 180-050-20N-8D-BD | 18.00 | 18.99 | 20.00 | 40.00 | 243.40 | 2.400 | 50.0 | 59.0 | 18.0 | IHP 180-BD K DCN 18-21.99 |
| DCN 190-050-20N-8D-BD | 19.00 | 19.99 | 20.00 | 40.00 | 254.10 | 2.550 | 50.0 | 59.0 | 19.0 | IHP 190-BD K DCN 18-21.99 |
| DCN 200-050-25N-8D-BD | 20.00 | 20.99 | 25.00 | 40.00 | 267.60 | 2.600 | 50.0 | 64.0 | 20.0 | IHP 200-BD K DCN 18-21.99 |
| DCN 210-050-25N-8D-BD | 21.00 | 21.99 | 25.00 | 40.00 | 277.70 | 2.650 | 50.0 | 64.0 | 21.0 | IHP 210-BD K DCN 18-21.99 |
| DCN 220-050-25N-8D-BD | 22.00 | 22.99 | 25.00 | 40.00 | 287.80 | 2.750 | 50.0 | 64.0 | 22.0 | IHP 220-BD K DCN 22-26.99 |
| DCN 230-050-25N-8D-BD | 23.00 | 23.99 | 25.00 | 40.00 | 297.90 | 2.900 | 50.0 | 64.0 | 23.0 | IHP 230-BD K DCN 22-26.99 |
| DCN 240-050-25N-8D-BD | 24.00 | 24.99 | 25.00 | 40.00 | 308.00 | 3.000 | 50.0 | 64.0 | 24.0 | IHP 240-BD K DCN 22-26.99 |
| DCN 250-050-32N-8D-BD | 25.00 | 25.99 | 32.00 | 40.00 | 321.10 | 3.100 | 50.0 | 68.0 | 25.0 | IHP 250-BD K DCN 22-26.99 |
| DCN 260-050-32N-8D-BD | 26.00 | 26.99 | 32.00 | 40.00 | 331.30 | 3.300 | 50.0 | 68.0 | 26.0 | IHP 260-BD K DCN 22-26.99 |
| DCN 270-050-32N-8D-BD | 27.00 | 27.99 | 32.00 | 40.00 | 341.40 | 3.400 | 50.0 | 68.0 | 27.0 | IHP 270-BD K DCN 27-32.99 |
| DCN 280-050-32N-8D-BD | 28.00 | 28.99 | 32.00 | 40.00 | 351.60 | 3.550 | 50.0 | 68.0 | 28.0 | IHP 280-BD K DCN 27-32.99 |
| DCN 300-070-32N-8D-BD | 30.00 | 30.99 | 32.00 | 50.00 | 370.80 | 3.800 | 70.0 | 68.0 | 30.0 | IHP 300-BD K DCN 27-32.99 |
| DCN 320-070-32N-8D-BD | 32.00 | 32.99 | 32.00 | 50.00 | 391.00 | 3.950 | 70.0 | 68.0 | 32.0 | IHP 320-BD K DCN 27-32.99 |
NEW
- Не монтируйте меньшие головки сверла вне указанного диапазона корпуса сверла
- Для руководства пользователя и условий резания смотрите страницы 68-72
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация мастер-пластины
По пластинам смотрите страницы: IHP-BD (100) • FCP (61) • HCP-IQ (55) • ICG (67) • ICK (37) • ICK-2M (41) • ICM (45) • ICN (50) • ICP (23) • ICP-2M (29) • IHP (33) • QCP-2M (51)
