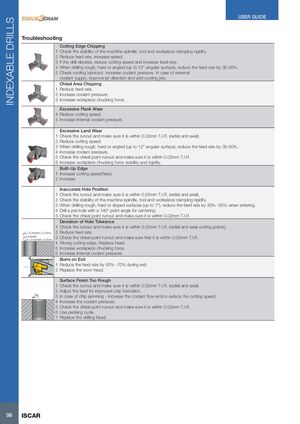

Устранение неисправностей

Скалывание режущей кромки

1. Проверьте жесткость шпинделя станка, инструмента и крепления заготовки.
2. Уменьшите подачу, увеличьте скорость.
3. Если сверло вибрирует, снизьте скорость резания и увеличьте подачу.
4. При сверлении черновой, твердой или наклонной поверхности (до 12° угол наклона) уменьшите подачу на 30-50%.
5. Проверьте охлаждающую жидкость. Увеличьте давление СОЖ. При внешней подаче СОЖ улучшите направление струи и добавьте охлаждающие форсунки.

Скалывание в области центра

1. Уменьшите подачу.
2. Увеличьте давление СОЖ.
3. Увеличьте силу зажима заготовки.

Чрезмерный износ боковой поверхности

1. Снизьте скорость резания.
2. Увеличьте давление внутренней подачи СОЖ.

Чрезмерный износ площадки

1. Проверьте биение и убедитесь, что оно находится в пределах 0,02 мм T.I.R. (радиальное и осевое).
2. Снизьте скорость резания.
3. При сверлении черновой, твердой или наклонной поверхности (до 12° угол наклона) уменьшите подачу на 30-50%.
4. Увеличьте давление СОЖ.
5. Проверьте биение центра и убедитесь, что оно находится в пределах 0,02 мм T.I.R.
6. Увеличьте стабильность и жесткость зажима заготовки.

Наличие нароста

1. Увеличьте скорость резания/подачу.
2. Увеличьте

Неточное положение отверстия

1. Проверьте биение и убедитесь, что оно находится в пределах 0,02 мм T.I.R. (радиальное и осевое).
2. Проверьте жесткость шпинделя станка, инструмента и крепления заготовки.
3. При сверлении черновой, твердой или наклонной поверхности (до 7°) уменьшите подачу на 30-50% при входе.
4. Просверлите предварительное отверстие с углом при вершине 140° для центрирования.
5. Проверьте биение центра и убедитесь, что оно находится в пределах 0,02 мм T.I.R.

Отклонение допуска отверстия

Ø > D номинальное + 0,15 мм
Ø < D номинальное - 0,03 мм

1. Проверьте биение и убедитесь, что оно находится в пределах 0,02 мм T.I.R. (радиальные и осевые точки резания).
2. Уменьшите подачу.
3. Проверьте биение центра и убедитесь, что оно находится в пределах 0,02 мм T.I.R.
4. Неправильная режущая кромка. Замените головку.
5. Увеличьте силу зажима заготовки.
6. Увеличьте давление внутренней подачи СОЖ.

Заусенцы на выходе

1. Уменьшите подачу на 50-70% при выходе.
2. Замените изношенную головку.

Шероховатость поверхности слишком высока

1. Проверьте биение и убедитесь, что оно находится в пределах 0,02 мм T.I.R. (радиальное и осевое).
2. Отрегулируйте подачу для улучшения формирования стружки.
3. При забивании стружкой увеличьте подачу СОЖ и/или снизьте скорость резания.
4. Увеличьте давление СОЖ.
5. Проверьте биение центра и убедитесь, что оно находится в пределах 0,02 мм T.I.R.
6. Используйте режим прерывистого сверления.
7. Замените головку сверла.
