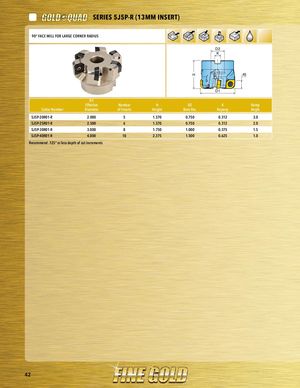

90° FACE MILL FOR LARGE CORNER RADIUS D2 K
H .45
D1 D1
| Effective | Number | H | D2 | K | Ramp | |
| Cutter Number Diameter | of Inserts | Height | Bore Dia. | Keyway | Angle | |
| 5J5P-20R01-R | 2.000 | 5 | 1.570 | 0.750 | 0.312 | 3.0 |
| 5J5P-25R01-R | 2.500 | 6 | 1.570 | 0.750 | 0.312 | 2.0 |
| 5J5P-30R01-R | 3.000 | 8 | 1.750 | 1.000 | 0.375 | 1.5 |
| 5J5P-40R01-R | 4.000 | 10 | 2.375 | 1.500 | 0.625 | 1.0 |
Recommend .125“ or less depth of cut increments
