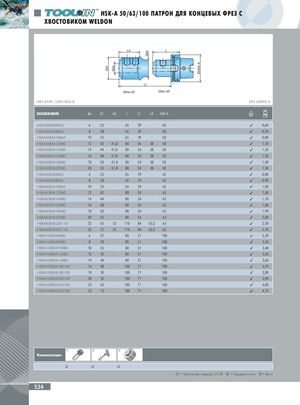

Общий каталог Ingersoll 2014 - страница 538

Предыдущая страница Следующая страница

Навигация

HSK-A 50/63/100 ПАТРОН ДЛЯ КОНЦЕВЫХ ФРЕЗ С ХВОСТОВИКОМ WELDON L4 L Ød4 ØHSK-A Ødw Ød1 L1 Ødw>25 Ødw<20 DIN 6359 / DIN1835-B DIN 69893 A ОБОЗНАЧЕНИЕ dw d1 d4 L L1 L4 HSK-A IK HSKA50EM6X65 6 25 - 65 39 - 50 ✓ 0,60 HSKA50EM8X65 8 28 - 65 39 - 50 ✓ 0,70 HSKA50EM10X65 10 35 - 65 39 - 50 ✓ 0,80 HSKA50EM12X80 12 42 41,8 80 54 38 50 ✓ 1,10 HSKA50EM14X80 14 44 41,8 80 54 38 50 ✓ 1,20 HSKA50EM16X80 16 48 41,8 80 54 38 50 ✓ 1,30 HSKA50EM18X80 18 50 41,8 80 54 38 50 ✓ 1,40 HSKA50EM20X80 20 52 41,8 80 54 38 50 ✓ 1,50 HSKA63EM6X65 6 25 - 65 39 - 63 ✓ 0,80 HSKA63EM8X65 8 28 - 65 39 - 63 ✓ 0,90 HSKA63EM10X65 10 35 - 65 39 - 63 ✓ 1,00 HSKA63EM12X80 12 42 - 80 54 - 63 ✓ 1,60 HSKA63EM14X80 14 44 - 80 54 - 63 ✓ 1,70 HSKA63EM16X80 16 48 - 80 54 - 63 ✓ 1,80 HSKA63EM18X80 18 50 - 80 54 - 63 ✓ 1,90 HSKA63EM20X80 20 52 - 80 54 - 63 ✓ 2,00 HSKA63EM25X110 25 65 52 110 84 65,5 63 ✓ 2,50 HSKA63EM32X110 32 72 52 110 84 65,5 63 ✓ 2,70 HSKA100EM6X80 6 25 - 80 51 - 100 ✓ 3,20 HSKA100EM8X80 8 28 - 80 51 - 100 ✓ 3,30 HSKA100EM10X80 10 35 - 80 51 - 100 ✓ 3,40 HSKA100EM12X80 12 42 - 80 51 - 100 ✓ 3,50 HSKA100EM14X80 14 44 - 80 51 - 100 ✓ 3,60 HSKA100EM16X100 16 48 - 100 71 - 100 ✓ 3,70 HSKA100EM18X100 18 50 - 100 71 - 100 ✓ 3,80 HSKA100EM20X100 20 52 - 100 71 - 100 ✓ 3,90 HSKA100EM25X100 25 65 - 100 71 - 100 ✓ 4,00 HSKA100EM32X100 32 72 - 100 71 - 100 ✓ 4,10    Комплектующие Z2 Z2 Z4  = Трубка для подвода СОЖ  = Торцевой ключ  = Винт 534
