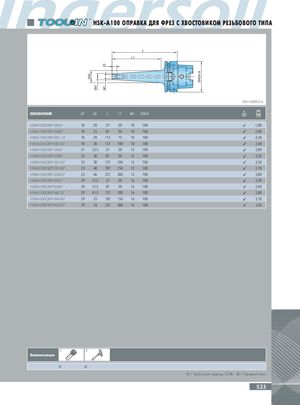

HSK-A100 ОПРАВКА ДЛЯ ФРЕЗ С ХВОСТОВИКОМ РЕЗЬБОВОГО ТИПА L L1 10 ØHSK-A Ød3 Ød1 M1 DIN 69893 A ОБОЗНАЧЕНИЕ d1 d3 L L1 M1 HSK-A IK HSKA100ODP10X57 18 20 57 20 10 100 ✓ 1,80 HSKA100ODP10x87 18 25 87 50 10 100 ✓ 2,00 HSKA100ODP10X112 18 28 112 75 10 100 ✓ 2,30 HSKA100ODP10X137 18 30 137 100 10 100 ✓ 2,60 HSKA100ODP12X57 21 23,5 57 20 12 100 ✓ 2,00 HSKA100ODP12X87 23 30 87 50 12 100 ✓ 2,20 HSKA100ODP12X137 23 30 137 100 12 100 ✓ 2,50 HSKA100ODP12X187 23 40 187 150 12 100 ✓ 2,70 HSKA100ODP12X237 23 46 237 200 12 100 ✓ 3,00 HSKA100ODP16X57 29 31,5 57 20 16 100 ✓ 2,20 HSKA100ODP16X87 29 31,5 87 50 16 100 ✓ 2,40 HSKA100ODP16X137 29 41,5 137 100 16 100 ✓ 2,80 HSKA100ODP16X187 29 55 187 150 16 100 ✓ 3,10 HSKA100ODP16X237 29 55 237 200 16 100 ✓ 3,50   Комплектующие Z2 Z2  = Трубка для подвода СОЖ  = Торцевой ключ 533
