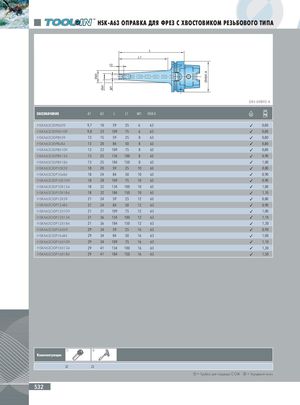

HSK-A63 ОПРАВКА ДЛЯ ФРЕЗ С ХВОСТОВИКОМ РЕЗЬБОВОГО ТИПА L L1 10 ØHSK-A Ød3 Ød1 M1 DIN 69893 A ОБОЗНАЧЕНИЕ d1 d3 L L1 M1 HSK-A IK HSKA63ODP6X59 9,7 10 59 25 6 63 ✓ 0,80 HSKA63ODP6X109 9,8 23 109 75 6 63 ✓ 0,80 HSKA63ODP8X59 13 15 59 25 8 63 ✓ 0,80 HSKA63ODP8x84 13 20 84 50 8 63 ✓ 0,80 HSKA63ODP8X109 13 23 109 75 8 63 ✓ 0,80 HSKA63ODP8X134 13 25 134 100 8 63 ✓ 0,90 HSKA63ODP8X184 13 25 184 150 8 63 ✓ 1,00 HSKA63ODP10X59 18 20 59 25 10 63 ✓ 0,80 HSKA63ODP10x84 18 24 84 50 10 63 ✓ 0,90 HSKA63ODP10X109 18 28 109 75 10 63 ✓ 0,90 HSKA63ODP10X134 18 32 134 100 10 63 ✓ 1,00 HSKA63ODP10X184 18 32 184 150 10 63 ✓ 1,10 HSKA63ODP12X59 21 24 59 25 12 63 ✓ 0,80 HSKA63ODP12x84 21 24 84 50 12 63 ✓ 0,90 HSKA63ODP12X109 21 31 109 75 12 63 ✓ 1,00 HSKA63ODP12X134 21 36 134 100 12 63 ✓ 1,10 HSKA63ODP12X184 21 36 184 150 12 63 ✓ 1,30 HSKA63ODP16X59 29 34 59 25 16 63 ✓ 0,90 HSKA63ODP16x84 29 34 84 50 16 63 ✓ 1,00 HSKA63ODP16X109 29 34 109 75 16 63 ✓ 1,10 HSKA63ODP16X134 29 41 134 100 16 63 ✓ 1,30 HSKA63ODP16X184 29 41 184 150 16 63 ✓ 1,50   Комплектующие Z2 Z2  = Трубка для подвода СОЖ  = Торцевой ключ 532
