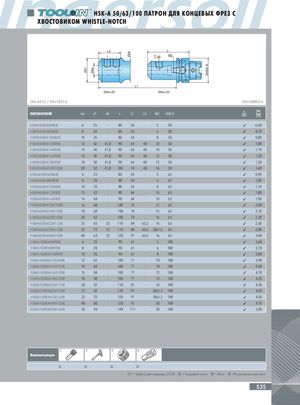

HSK-A 50/63/100 ПАТРОН ДЛЯ КОНЦЕВЫХ ФРЕЗ С ХВОСТОВИКОМ WHISTLE-NOTCH L4 L Ød4 2° M2 ØHSK-A Ød1 Ødw L1 Ødw>25 Ødw<20 DIN 6355 / DIN1835-E DIN 69893 A ОБОЗНАЧЕНИЕ dw d1 d4 L L1 L4 M2 HSK-A IK HSKA50EM6X80E 6 25 - 80 54 - 5 50 ✓ 0,60 HSKA50EM8X80E 8 28 - 80 54 - 6 50 ✓ 0,70 HSKA50EM10X80E 10 35 - 80 54 - 8 50 ✓ 0,80 HSKA50EM12X90E 12 42 41,8 90 64 48 10 50 ✓ 1,00 HSKA50EM14X90E 14 44 41,8 90 64 48 10 50 ✓ 1,10 HSKA50EM16X90E 16 48 41,8 90 64 48 12 50 ✓ 1,20 HSKA50EM18X90E 18 50 41,8 90 64 48 12 50 ✓ 1,30 HSKA50EM20X100E 20 52 41,8 100 74 48 16 50 ✓ 1,40 HSKA63EM6X80E 6 25 - 80 54 - 5 63 ✓ 0,90 HSKA63EM8X80E 8 28 - 80 54 - 6 63 ✓ 1,00 HSKA63EM10X80E 10 35 - 80 54 - 8 63 ✓ 1,10 HSKA63EM12X90E 12 42 - 90 64 - 10 63 ✓ 1,80 HSKA63EM14X90E 14 44 - 90 64 - 10 63 ✓ 1,90 HSKA63EM16X100E 16 48 - 100 74 - 12 63 ✓ 2,00 HSKA63EM18X100E 18 50 - 100 74 - 12 63 ✓ 2,10 HSKA63EM20X100E 20 52 - 100 74 - 16 63 ✓ 2,20 HSKA63EM25X110E 25 65 52 110 84 65,5 16 63 ✓ 2,60 HSKA63EM32X110E 32 72 52 110 84 65,5 20x1,5 63 ✓ 2,80 HSKA63EM40X120E 40 63 52 120 91 65,5 16 63 ✓ 3,00 HSKA100EM6X90E 6 25 - 90 61 - 5 100 ✓ 3,60 HSKA100EM8X90E 8 28 - 90 61 - 6 100 ✓ 3,70 HSKA100EM10X90E 10 35 - 90 61 - 8 100 ✓ 3,80 HSKA100EM12X100E 12 42 - 100 71 - 10 100 ✓ 3,90 HSKA100EM14X100E 14 44 - 100 71 - 10 100 ✓ 4,00 HSKA100EM16X100E 16 48 - 100 71 - 12 100 ✓ 4,10 HSKA100EM18X100E 18 50 - 100 71 - 12 100 ✓ 4,20 HSKA100EM20X110E 20 52 - 110 81 - 16 100 ✓ 4,30 HSKA100EM25X120E 25 65 - 120 91 - 20x1,5 100 ✓ 4,40 HSKA100EM32X120E 32 72 - 120 91 - 20x1,5 100 ✓ 4,50 HSKA100EM40X120E 40 80 - 120 91 - 20 100 ✓ 4,70 HSKA100EM50X140E 50 93 - 140 111 - 20 100 ✓ 5,00     Комплектующие Z2 Z2 Z4 Z4  = Трубка для подвода СОЖ  = Торцевой ключ  = Винт  =Регулировочный винт 535
