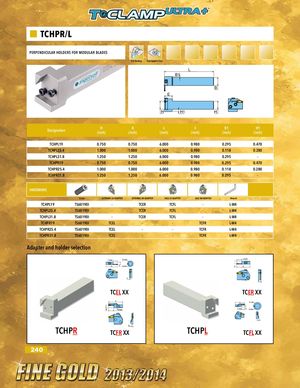

Общий каталог Ingersoll 2013 - 2014 - страница 240
Навигация
Каталог Ingersoll инструмент для нарезания резьбы
Каталог Ingersoll новинки 2021
Общий каталог Ingersoll 2016 - 2017
Общий каталог Ingersoll 2011
Общий каталог Ingersoll 2014
TCHPR/L
Перпендикулярные державки для модульных ножей
Наружное точение, торцевые канавки, точение.
| Designation | H (inch) | B (inch) | L (inch) | E (inch) | B1 (inch) | H1 (inch) |
|---|---|---|---|---|---|---|
| TCHPL19 | 0.750 | 0.750 | 6.000 | 0.980 | 0.295 | 0.470 |
| TCHPL25.4 | 1.000 | 1.000 | 6.000 | 0.980 | 0.118 | 0.280 |
| TCHPL31.8 | 1.250 | 1.250 | 6.000 | 0.980 | 0.295 | - |
| TCHPR19 | 0.750 | 0.750 | 6.000 | 0.980 | 0.295 | 0.470 |
| TCHPR25.4 | 1.000 | 1.000 | 6.000 | 0.980 | 0.118 | 0.280 |
| TCHPR31.8 | 1.250 | 1.250 | 6.000 | 0.980 | 0.295 | - |
Оснастка
| Designation | Screw | Наружный адаптер LH | Наружный адаптер RH | Торцевой адаптер LH | Торцевой адаптер RH | Wrench |
|---|---|---|---|---|---|---|
| TCHPL19 | TS60190I | - | TCER | TCFL | - | L-W4 |
| TCHPL25.4 | TS60190I | - | TCER | TCFL | - | L-W4 |
| TCHPL31.8 | TS60190I | - | TCER | TCFL | - | L-W4 |
| TCHPR19 | TS60190I | TCEL | - | - | TCFR | L-W4 |
| TCHPR25.4 | TS60190I | TCEL | - | - | TCFR | L-W4 |
| TCHPR31.8 | TS60190I | TCEL | - | - | TCFR | L-W4 |
Выбор адаптера и державки: TCEL XX, TCER XX, TCFR XX, TCFL XX используются совместно с державками TCHPR и TCHPL.
