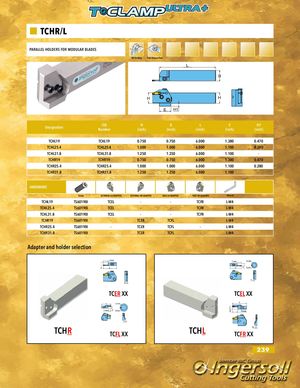

TCHR/L
Параллельные державки для модульных ножей
Наружное точение, торцевые канавки, точение.
| Designation | ISO Number | H (inch) | B (inch) | L (inch) | E (inch) | H1 (inch) |
|---|---|---|---|---|---|---|
| TCHL19 | TCHL19 | 0.750 | 0.750 | 6.000 | 1.380 | 0.470 |
| TCHL25.4 | TCHL25.4 | 1.000 | 1.000 | 6.000 | 1.100 | 0.280 |
| TCHL31.8 | TCHL31.8 | 1.250 | 1.250 | 6.000 | 1.100 | - |
| TCHR19 | TCHR19 | 0.750 | 0.750 | 6.000 | 1.380 | 0.470 |
| TCHR25.4 | TCHR25.4 | 1.000 | 1.000 | 6.000 | 1.100 | 0.280 |
| TCHR31.8 | TCHR31.8 | 1.250 | 1.250 | 6.000 | 1.100 | - |
Оснастка
| Designation | Screw | Наружный адаптер LH | Наружный адаптер RH | Торцевой адаптер LH | Торцевой адаптер RH | Wrench |
|---|---|---|---|---|---|---|
| TCHL19 | TS60190I | TCEL | - | - | TCFR | L-W4 |
| TCHL25.4 | TS60190I | TCEL | - | - | TCFR | L-W4 |
| TCHL31.8 | TS60190I | TCEL | - | - | TCFR | L-W4 |
| TCHR19 | TS60190I | - | TCER | TCFL | - | L-W4 |
| TCHR25.4 | TS60190I | - | TCER | TCFL | - | L-W4 |
| TCHR31.8 | TS60190I | - | TCER | TCFL | - | L-W4 |
Выбор адаптера и державки: TCER XX, TCEL XX, TCFL XX, TCFR XX используются совместно с державками TCHR и TCHL.
