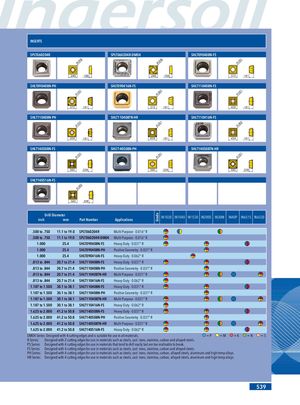

ПЛАСТИНЫ
| SPLT060204R | SPLT060204R-DM04 | SHLT090408N-FS |
|---|---|---|
| 6 / 01 / R. .243 / .103 | 6 / 01 / R. .243 / .103 | 1 / 03 / R. .372 / .181 |
| SHLT090408N-PH | SHLT090416N-FS | SHLT110408N-FS |
|---|---|---|
| 1 / 03 / R. .372 / .181 | 2 / 06 / R. .372 / .181 | 1 / 03 / R. .435 / .181 |
| SHLT110408N-PH | SHLT110408TN-HR | SHLT110416N-FS |
|---|---|---|
| 1 / 03 / R. .434 / .181 | 1 / 03 / R. .434 / .181 | 2 / 06 / R. .434 / .181 |
| SHLT140508N-FS | SHLT140508N-PH | SHLT140508TN-HR |
|---|---|---|
| 1 / 03 / R. .560 / .228 | 1 / 03 / R. .560 / .228 | 1 / 03 / R. .560 / .228 |
| SHLT140516N-FS |
|---|
| 2 / 06 / R. .560 / .228 |
Диаметр сверления / Марка сплава
| дюйм | мм | Номер детали | Применение | IN1030 | IN1040 | IN1530 | IN2005 | IN30M | IN40P | IN6515 | IN6530 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| .500 to .750 | 11.1 to 19.0 | SPLT060204R | Универсальная - радиус 0.016" | ||||||||
| .500 to .750 | 11.1 to 19.0 | SPLT060204R-DM04 | Универсальная - радиус 0.016" | ||||||||
| 1.000 | 25.4 | SHLT090408N-FS | Для тяжёлых условий обработки - радиус 0.031" | ||||||||
| 1.000 | 25.4 | SHLT090408N-PH | Позитивная геометрия - радиус 0.031" | ||||||||
| 1.000 | 25.4 | SHLT090416N-FS | Для тяжёлых условий обработки - радиус 0.062" | ||||||||
| .813 to .844 | 20.7 to 21.4 | SHLT110408N-FS | Для тяжёлых условий обработки - радиус 0.031" | ||||||||
| .813 to .844 | 20.7 to 21.4 | SHLT110408N-PH | Позитивная геометрия - радиус 0.031" | ||||||||
| .813 to .844 | 20.7 to 21.4 | SHLT110408TN-HR | Универсальная - радиус 0.031" | ||||||||
| .813 to .844 | 20.7 to 21.4 | SHLT110416N-FS | Для тяжёлых условий обработки - радиус 0.062" | ||||||||
| 1.187 to 1.500 | 30.1 to 38.1 | SHLT110408N-FS | Для тяжёлых условий обработки - радиус 0.031" | ||||||||
| 1.187 to 1.500 | 30.1 to 38.1 | SHLT110408N-PH | Позитивная геометрия - радиус 0.031" | ||||||||
| 1.187 to 1.500 | 30.1 to 38.1 | SHLT110408TN-HR | Универсальная - радиус 0.031" | ||||||||
| 1.187 to 1.500 | 30.1 to 38.1 | SHLT110416N-FS | Для тяжёлых условий обработки - радиус 0.062" | ||||||||
| 1.625 to 2.000 | 41.2 to 50.8 | SHLT140508N-FS | Для тяжёлых условий обработки - радиус 0.031" | ||||||||
| 1.625 to 2.000 | 41.2 to 50.8 | SHLT140508N-PH | Позитивная геометрия - радиус 0.031" | ||||||||
| 1.625 to 2.000 | 41.2 to 50.8 | SHLT140508TN-HR | Универсальная - радиус 0.031" | ||||||||
| 1.625 to 2.000 | 41.2 to 50.8 | SHLT140516N-FS | Для тяжёлых условий обработки - радиус 0.062" |
- Серия DM04: имеет 4 режущие кромки, подходит для использования со всеми материалами.
- Серия R: имеет 2 режущие кромки для использования с такими материалами, как стали, чугуны, нержавеющие, углеродистые и легированные стали.
- Серия PS: имеет 4 режущие кромки для материалов, которые легко сверлятся, но слишком пластичны для дробления стружки.
- Серия FS: имеет 4 режущие кромки для использования с такими материалами, как стали, чугуны, нержавеющие, углеродистые и легированные стали.
- Серия PH: имеет 4 режущие кромки для использования с такими материалами, как стали, чугуны, нержавеющие, углеродистые, легированные стали, алюминий и жаропрочные сплавы.
- Серия HR: имеет 4 режущие кромки для использования с такими материалами, как стали, чугуны, нержавеющие, углеродистые, легированные стали, алюминий и жаропрочные сплавы.
=P =M =K =N =S
