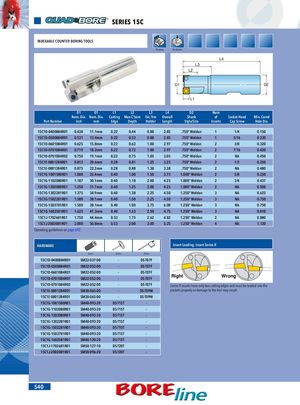

SERIES 15C
ТВЕРДОСПЛАВНЫЕ ИНСТРУМЕНТЫ ДЛЯ ЗЕНКОВАНИЯ С СМЕННЫМИ ПЛАСТИНАМИ
Плунжерное врезание. Плоское дно.
| Номер детали | D1 Ном. диам. (дюйм) | D1 Ном. диам. (мм) | L1 Длина режущей кромки | L2 Макс. глубина зенкования | L3 Выступ из державки | L4 Общая длина | Стиль/размер хвостовика | Кол-во пластин | Винт с внутренним шестигранником | Мин. диаметр отверстия под сердечник |
|---|---|---|---|---|---|---|---|---|---|---|
| 15C1D-0400884R01 | 0.438 | 11.1mm | 0.22 | 0.44 | 0.88 | 2.85 | .750" Weldon | 1 | 1/4 | 0.150 |
| 15C1D-0500884R01 | 0.531 | 13.4mm | 0.22 | 0.53 | 0.88 | 2.85 | .750" Weldon | 1 | 5/16 | 0.230 |
| 15C1D-0601084R01 | 0.625 | 15.8mm | 0.22 | 0.62 | 1.00 | 2.97 | .750" Weldon | 2 | 3/8 | 0.320 |
| 15C1D-0701084R01 | 0.719 | 18.2mm | 0.22 | 0.72 | 1.00 | 2.97 | .750" Weldon | 2 | 7/16 | 0.420 |
| 15C1D-0701084R02 | 0.750 | 19.1mm | 0.22 | 0.75 | 1.05 | 3.05 | .750" Weldon | 2 | NA | 0.450 |
| 15C1E-0801284R01 | 0.812 | 20.6mm | 0.28 | 0.81 | 1.25 | 3.25 | .750" Weldon | 2 | 1/2 | 0.250 |
| 15C1E-0801384R01 | 0.875 | 22.2mm | 0.28 | 0.88 | 1.38 | 3.38 | .750" Weldon | 2 | NA | 0.480 |
| 15C1G-1001580R01 | 1.000 | 25.4mm | 0.40 | 1.00 | 1.50 | 3.75 | 1.000" Weldon | 2 | 5/8 | 0.250 |
| 15C1G-1102080R01 | 1.187 | 30.1mm | 0.40 | 1.18 | 2.00 | 4.25 | 1.000" Weldon | 2 | 3/4 | 0.437 |
| 15C1G-1202080R01 | 1.250 | 31.7mm | 0.40 | 1.25 | 2.00 | 4.25 | 1.000" Weldon | 2 | NA | 0.500 |
| 15C1G-1302281R01 | 1.375 | 34.9mm | 0.40 | 1.38 | 2.25 | 4.50 | 1.250" Weldon | 3 | NA | 0.625 |
| 15C1G-1502281R01 | 1.500 | 38.1mm | 0.40 | 1.50 | 2.25 | 4.50 | 1.250" Weldon | 3 | NA | 0.750 |
| 15C1G-1503781R01 | 1.500 | 38.1mm | 0.40 | 1.00 | 3.75 | 6.00 | 1.250" Weldon | 3 | NA | 0.750 |
| 15C1G-1602581R01 | 1.625 | 41.3mm | 0.40 | 1.63 | 2.50 | 4.75 | 1.250" Weldon | 3 | NA | 0.810 |
| 15C1J-1702681R01 | 1.750 | 44.4mm | 0.53 | 1.75 | 2.62 | 4.82 | 1.250" Weldon | 2 | NA | 0.880 |
| 15C1J-2003081R01 | 2.000 | 50.8mm | 0.53 | 2.00 | 3.00 | 5.25 | 1.250" Weldon | 4 | NA | 1.120 |
Рекомендации по эксплуатации на странице 692.
КРЕПЁЖ
| Номер детали | Винт | Отвёртка (тип 1) | Отвёртка (тип 2) |
|---|---|---|---|
| 15C1D-0400884R01 | SM22-037-00 | - | DS-T07F |
| 15C1D-0500884R01 | SM22-052-00 | - | DS-T07F |
| 15C1D-0601084R01 | SM22-052-00 | - | DS-T07F |
| 15C1D-0701084R01 | SM22-052-00 | - | DS-T07F |
| 15C1D-0701084R02 | SM22-052-00 | - | DS-T07F |
| 15C1E-0801284R01 | SM30-065-00 | - | DS-T09W |
| 15C1E-0801384R01 | SM30-065-00 | - | DS-T09W |
| 15C1G-1001580R01 | SM40-093-20 | DS-T15T | - |
| 15C1G-1102080R01 | SM40-093-20 | DS-T15T | - |
| 15C1G-1202080R01 | SM40-093-20 | DS-T15T | - |
| 15C1G-1302281R01 | SM40-093-20 | DS-T15T | - |
| 15C1G-1502281R01 | SM40-093-20 | DS-T15T | - |
| 15C1G-1503781R01 | SM40-093-20 | DS-T15T | - |
| 15C1G-1602581R01 | SM40-120-20 | DS-T15T | - |
| 15C1J-1702681R01 | SM50-127-10 | DS-T20T | - |
| 15C1J-2003081R01 | SM50-096-20 | DS-T20T | - |
Установка пластины: серия пластин R
Правильно / Неправильно.
Пластины серии R имеют только две режущие кромки и должны устанавливаться в гнёзда правильно, иначе инструмент может быть повреждён.
