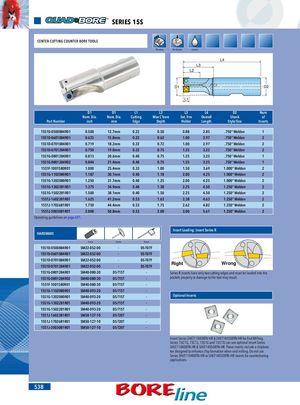

СЕРИЯ 15S
Инструменты для цекования с центральной режущей кромкой
Врезание. Плоское дно. Охлаждение.
| Номер детали | Номинальный диаметр D1, дюйм | Номинальный диаметр D1, мм | Режущая кромка L1 | Макс. глубина цекования L2 | Вылет от державки L3 | Общая длина L4 | Тип/размер хвостовика D2 | Кол-во пластин |
|---|---|---|---|---|---|---|---|---|
| 15S1D-0500884R01 | 0.500 | 12.7mm | 0.22 | 0.50 | 0.88 | 2.85 | .750" Weldon | 1 |
| 15S1D-0601084R01 | 0.625 | 15.8mm | 0.22 | 0.62 | 1.00 | 2.97 | .750" Weldon | 2 |
| 15S1D-0701084R01 | 0.719 | 18.2mm | 0.22 | 0.72 | 1.00 | 2.97 | .750" Weldon | 2 |
| 15S1D-0701284R01 | 0.750 | 19.0mm | 0.22 | 0.75 | 1.25 | 3.22 | .750" Weldon | 2 |
| 15S1G-0801284R01 | 0.813 | 20.6mm | 0.40 | 0.75 | 1.25 | 3.25 | .750" Weldon | 1 |
| 15S1G-0801284R02 | 0.844 | 21.4mm | 0.40 | 0.75 | 1.25 | 3.25 | .750" Weldon | 1 |
| 15S1F-1001580R01 | 1.000 | 25.4mm | 0.33 | 1.00 | 1.50 | 3.69 | 1.000" Weldon | 2 |
| 15S1G-1102080R01 | 1.187 | 30.1mm | 0.40 | 1.18 | 2.00 | 4.25 | 1.000" Weldon | 2 |
| 15S1G-1202080R01 | 1.250 | 31.7mm | 0.40 | 1.25 | 2.00 | 4.25 | 1.000" Weldon | 2 |
| 15S1G-1302281R01 | 1.375 | 34.9mm | 0.40 | 1.38 | 2.25 | 4.50 | 1.250" Weldon | 2 |
| 15S1G-1502281R01 | 1.500 | 38.1mm | 0.40 | 1.50 | 2.25 | 4.50 | 1.250" Weldon | 2 |
| 15S1J-1602381R01 | 1.625 | 41.2mm | 0.53 | 1.63 | 2.38 | 4.63 | 1.250" Weldon | 2 |
| 15S1J-1702681R01 | 1.750 | 44.4mm | 0.53 | 1.75 | 2.62 | 4.82 | 1.250" Weldon | 2 |
| 15S1J-2003081R01 | 2.000 | 50.8mm | 0.53 | 2.00 | 3.00 | 5.61 | 1.250" Weldon | 2 |
Рекомендации по эксплуатации см. на странице 691.
Установка пластин: серия пластин R.
Крепёж
| Номер детали | Винт | Отвёртка 1 | Отвёртка 2 |
|---|---|---|---|
| 15S1D-0500884R01 | SM22-052-00 | - | DS-T07F |
| 15S1D-0601084R01 | SM22-052-00 | - | DS-T07F |
| 15S1D-0701084R01 | SM22-052-00 | - | DS-T07F |
| 15S1D-0701284R01 | SM22-052-00 | - | DS-T07F |
| 15S1G-0801284R01 | SM40-080-30 | DS-T15T | - |
| 15S1G-0801284R02 | SM40-080-30 | DS-T15T | - |
| 15S1F-1001580R01 | SM40-080-30 | DS-T15T | - |
| 15S1G-1102080R01 | SM40-093-20 | DS-T15T | - |
| 15S1G-1202080R01 | SM40-093-20 | DS-T15T | - |
| 15S1G-1302281R01 | SM40-093-20 | DS-T15T | - |
| 15S1G-1502281R01 | SM40-093-20 | DS-T15T | - |
| 15S1J-1602381R01 | SM50-127-10 | DS-T20T | - |
| 15S1J-1702681R01 | SM50-127-10 | DS-T20T | - |
| 15S1J-2003081R01 | SM50-127-10 | DS-T20T | - |
Правильно / Неправильно. Пластины серии R имеют только две режущие кромки и должны устанавливаться в гнёзда правильно, иначе инструмент может быть повреждён.
Опциональные пластины
Пластины серии SHLT110408TN-HR и SHLT140508TN-HR для торцевого фрезерования. Серии 15C1G, 15C1J, 15S1G и 15S1TJ могут использовать опциональные пластины серии SHLT110408TN-HR и SHLT140508TN-HR. Эти пластины имеют стружколом, разработанный для улучшения стружкообразования при торцевом фрезеровании. Не используйте пластины серии SHLT110408TN-HR или SHLT140508TN-HR для операций цекования.
