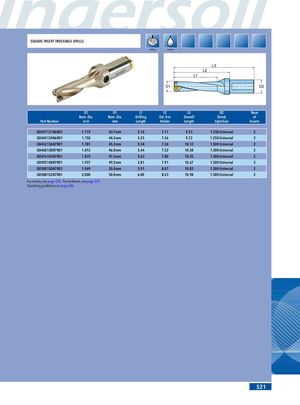

SQUARE INSERT INDEXABLE DRILLS
Сверление. Охлаждающая жидкость.
| Номер детали | D1, номинальный диаметр, дюйм | D1, номинальный диаметр, мм | L1, длина сверления | L2, вылет из державки | L3, общая длина | D2, тип/размер хвостовика | Кол-во пластин |
|---|---|---|---|---|---|---|---|
| Q0437131N6R01 | 1.719 | 43.7mm | 5.16 | 7.17 | 9.53 | 1.250 Universal | 2 |
| Q0445134N6R01 | 1.750 | 44.5mm | 5.25 | 7.36 | 9.72 | 1.250 Universal | 2 |
| Q0452136N7R01 | 1.781 | 45.2mm | 5.34 | 7.36 | 10.12 | 1.500 Universal | 2 |
| Q0460138N7R01 | 1.813 | 46.0mm | 5.44 | 7.52 | 10.28 | 1.500 Universal | 2 |
| Q0476143N7R01 | 1.875 | 47.6mm | 5.63 | 7.80 | 10.55 | 1.500 Universal | 2 |
| Q0492148N7R01 | 1.937 | 49.2mm | 5.81 | 7.91 | 10.67 | 1.500 Universal | 2 |
| Q0500150N7R01 | 1.969 | 50.0mm | 5.91 | 8.07 | 10.83 | 1.500 Universal | 2 |
| Q0508152N7R01 | 2.000 | 50.8mm | 6.00 | 8.23 | 10.98 | 1.500 Universal | 2 |
Пластины см. на странице 528. Оснастку см. на странице 529.
Рекомендации по эксплуатации см. на странице 686.
