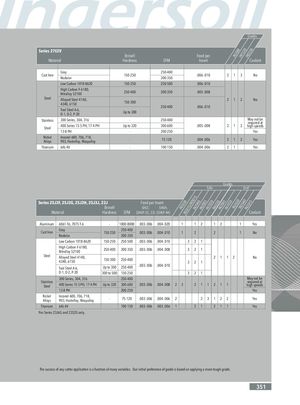

Марки сплавов
Серии 27E2V
| Материал | Тип | Твёрдость по Бринеллю | SFM | Подача на пластину | Марка пластины | СОЖ |
|---|---|---|---|---|---|---|
| Чугун | Серый | 150-250 | 250-400 | .006-.010 | 2, 1, 3 | Нет |
| Чугун | Высокопрочный (нодулярный) | 150-250 | 200-350 | .006-.010 | 2, 1, 3 | Нет |
| Сталь | Низкоуглеродистая 1018-8620 | 150-250 | 250-500 | .006-.010 | 2, 1, 2 | Нет |
| Сталь | Высокоуглеродистая F-6180, Nitralloy 52100 | 250-400 | 200-350 | .005-.008 | 2, 1, 2 | Нет |
| Сталь | Легированная сталь 4140, 4340, 6150 | 150-300 | 250-400 | .006-.010 | 2, 1, 2 | Нет |
| Сталь | Инструментальная сталь A-6, D-1, D-2, P-20 | до 300 | - | - | - | Нет |
| Нержавеющая сталь | Серия 300, 304, 316 | - | 250-400 | - | - | Может не требоваться на высоких скоростях |
| Нержавеющая сталь | Серия 400, 15-5 PH, 17-4 PH | до 320 | 300-600 | .005-.008 | 2, 1, 2 | Может не требоваться на высоких скоростях |
| Нержавеющая сталь | 13-8 PH | - | 200-250 | - | - | Да |
| Никелевые сплавы | Inconel 600, 706, 718, 903, Hastelloy, Waspalloy | - | 75-120 | .004-.006 | 2, 1, 2 | Да |
| Титан | 6AL-4V | - | 100-150 | .004-.006 | 2, 1 | Да |
Марки сплавов
Столбцы: боковая режущая кромка (Side) и торцевая режущая кромка (End)†
Серии 25J3F, 25J3G, 25J3H, 25J3J, 23J
| Материал | Тип | Твёрдость по Бринеллю | SFM | Подача на пластину SHLT, SHLH (SHLP-32, 33) / (SHLP-44) | Марка пластины (боковая / торцевая) | СОЖ |
|---|---|---|---|---|---|---|
| Алюминий | 6061-T6, 7075 T-6 | - | 1000-8000 | .003-.006 / .004-.020 | 1, 1, 2, 1, 2, 1 | Да |
| Чугун | Серый | 150-250 | 250-400 | .003-.006 / .004-.010 | 1, 2, 2, 1 | Нет |
| Чугун | Высокопрочный (нодулярный) | 150-250 | 200-350 | .003-.006 / .004-.010 | 1, 2, 2, 1 | Нет |
| Сталь | Низкоуглеродистая 1018-8620 | 150-250 | 250-500 | .003-.006 / .004-.010 | 3, 2, 1 | Нет |
| Сталь | Высокоуглеродистая F-6180, Nitralloy 52100 | 250-400 | 200-350 | .003-.006 / .004-.008 | 3, 2, 1 | Нет |
| Сталь | Легированная сталь 4140, 4340, 6150 | 150-300 | 250-400 | .003-.006 / .004-.010 | 2, 1, 1, 2, 3, 2, 1 | Нет |
| Сталь | Инструментальная сталь A-6, D-1, D-2, P-20 | до 300 - 500 | 150-400 | - | 3, 2, 1 | Нет |
| Нержавеющая сталь | Серия 300, 304, 316 | - | 250-400 | - | - | Может не требоваться на высоких скоростях |
| Нержавеющая сталь | Серия 400, 15-5 PH, 17-4 PH | до 320 | 300-600 | .003-.006 / .004-.008 | 2, 3, 2, 1, 1, 2, 1, 1 | Может не требоваться на высоких скоростях |
| Нержавеющая сталь | 13-8 PH | - | 200-250 | - | - | Да |
| Никелевые сплавы | Inconel 600, 706, 718, 903, Hastelloy, Waspalloy | - | 75-120 | .003-.006 / .004-.006 | 2, 2, 3, 1, 2, 2 | Да |
| Титан | 6AL-4V | - | 100-150 | .003-.006 / .003-.006 | 1, 2, 1, 2, 1, 1 | Да |
† Только для серий 23J6G и 23S2G.
Успех применения любой фрезы зависит от множества переменных. Наш первоначальный выбор марки основывается на использовании более прочной марки сплава.
