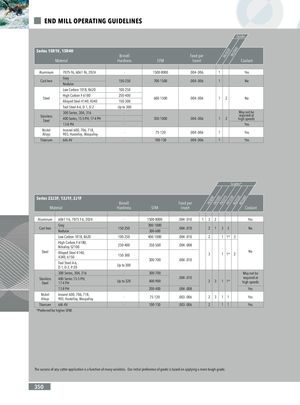

Руководство по эксплуатации концевых фрез

Марки сплавов

Серии 15R1V, 15R4H

МатериалТипТвёрдость по БринеллюSFMПодача на пластинуМарка пластиныСОЖ
Алюминий7075-T6, 6061-T6, 2024-1500-8000.004-.0061Да
ЧугунСерый150-250700-1500.004-.0061Нет
ЧугунВысокопрочный (нодулярный)150-250700-1500.004-.0061Нет
СтальНизкоуглеродистая 1018, 8620100-250600-1500.004-.0061, 2Нет
СтальВысокоуглеродистая F-6180250-400600-1500.004-.0061, 2Нет
СтальЛегированная сталь 4140, 4340150-300600-1500.004-.0061, 2Нет
СтальИнструментальная сталь A-6, D-1, D-2до 300---Нет
Нержавеющая стальСерия 300, 304, 316-350-1000--Может не требоваться на высоких скоростях
Нержавеющая стальСерия 400, 15-5 PH, 17-4 PH-350-1000.004-.0061, 2Может не требоваться на высоких скоростях
Нержавеющая сталь13-8 PH----Да
Никелевые сплавыInconel 600, 706, 718, 903, Hastelloy, Waspalloy-75-120.004-.0061Да
Титан6AL-4V-100-150.004-.0061Да

Марки сплавов*

Серии 22J3F, 12J1F, 2J1F

МатериалТипТвёрдость по БринеллюSFMПодача на пластинуМарка пластиныСОЖ
Алюминий6061 T-6, 7075 T-6, 2024-1500-8000.004-.0101, 3, 2Да
ЧугунСерый150-250300-1000.004-.0102, 1, 3, 3Нет
ЧугунВысокопрочный (нодулярный)150-250300-600.004-.0102, 1, 3, 3Нет
СтальНизкоуглеродистая 1018, 8620100-250400-1000.004-.0102, 1*, 1, 3Нет
СтальВысокоуглеродистая F-6180, Nitralloy 52100250-400350-500.004-.0082, 1*, 1, 3Нет
СтальЛегированная сталь 4140, 4340, 6150150-300300-700.004-.0103, 1*, 1, 2Нет
СтальИнструментальная сталь A-6, D-1, D-2, P-20до 300---Нет
Нержавеющая стальСерия 300, 304, 316-300-700--Может не требоваться на высоких скоростях
Нержавеющая стальСерия 400, 15-5 PH, 17-4 PHдо 320400-900.004-.0102, 3, 1, 1*Может не требоваться на высоких скоростях
Нержавеющая сталь13-8 PH-200-400.004-.008-Да
Никелевые сплавыInconel 600, 706, 718, 903, Hastelloy, Waspalloy-75-120.003-.0062, 3, 1, 1Да
Титан6AL-4V-100-150.003-.0062, 1, 1Да

* Предпочтительно для более высокой SFM.

Успех применения любой фрезы зависит от множества переменных. Наш первоначальный выбор марки основывается на использовании более прочной марки сплава.
