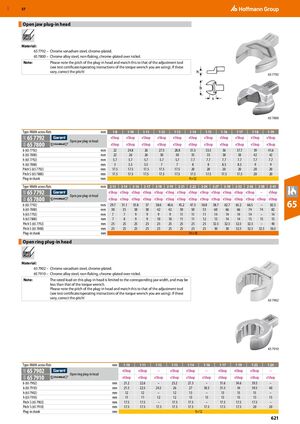

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 621
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Сменная головка с открытым зевом
Материал:
- 65 7792 - Хромованадиевая сталь, хромированная.
- 65 7800 - Хромированная легированная сталь, без отслоений, хромированная поверх никеля.
Примечание: Обратите внимание на шаг сменной головки и совместите его с шагом инструмента регулирования (см. сертификат испытания/руководство по эксплуатации используемого вами динамометрического ключа). Если они различаются, исправьте шаг!
| Тип-Расстояние между плоскостями (мм) | 1-8 | 1-10 | 1-11 | 1-12 | 1-13 | 1-14 | 1-15 | 1-16 | 1-17 | 1-18 | 1-19 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 7792 Сменная головка с открытым зевом | |||||||||||
| 65 7800 Сменная головка с открытым зевом | |||||||||||
| b (65 7792) (мм) | 22 | 24,8 | 26 | 27,5 | 28,8 | 31,5 | 33,5 | 36 | 37,7 | 39 | 41,6 |
| b (65 7800) (мм) | 22 | 26 | 26 | 30 | 30 | 35 | 35 | 38 | 38 | 42 | 42 |
| h (65 7792) (мм) | 5,7 | 5,7 | 5,7 | 5,7 | 5,7 | 7,7 | 7,7 | 7,7 | 7,7 | 7,7 | 7,7 |
| h (65 7800) (мм) | 5 | 5,5 | 5,5 | 7 | 7 | 8 | 8 | 8,5 | 8,5 | 9 | 9 |
| Шаг S (65 7792) (мм) | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 20 | 20 | 20 | 20 | 20 | 20 |
| Шаг S (65 7800) (мм) | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 20 | 20 |
| Вставной хвостовик (мм) | 9×12 | ||||||||||
| Тип-Расстояние между плоскостями (мм) | 2-13 | 2-14 | 2-16 | 2-17 | 2-18 | 2-19 | 2-21 | 2-22 | 2-24 | 2-27 | 2-30 | 2-32 | 2-36 | 2-38 | 2-41 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 7792 Сменная головка с открытым зевом | – | ||||||||||||||
| 65 7800 Сменная головка с открытым зевом | |||||||||||||||
| b (65 7792) (мм) | 29,7 | 31,1 | 35,8 | 37 | 38,6 | 40,6 | 45,2 | 47,3 | 50,8 | 58,7 | 62,7 | 65,2 | 66,5 | – | 82,5 |
| b (65 7800) (мм) | 30 | 35 | 38 | 38 | 42 | 42 | 50 | 50 | 53 | 60 | 66 | 66 | 74 | 74 | 82 |
| h (65 7792) (мм) | 7 | 7 | 9 | 9 | 9 | 9 | 11 | 11 | 11 | 14 | 14 | 14 | 14 | – | 14 |
| h (65 7800) (мм) | 7 | 8 | 9 | 9 | 10 | 10 | 11 | 11 | 12 | 13 | 14 | 14 | 15 | 15 | 15 |
| Шаг S (65 7792) (мм) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 32,5 | 32,5 | 32,5 | 32,5 | – | 40 |
| Шаг S (65 7800) (мм) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 30 | 30 | 32,5 | 32,5 | 32,5 | 36,5 |
| Вставной хвостовик (мм) | 14×18 | ||||||||||||||
Сменная кольцевая головка
Материал:
- 65 7902 - Хромованадиевая сталь, хромированная.
- 65 7910 - Хромированная легированная сталь, без отслоений, хромированная поверх никеля.
Примечание: Допустимая нагрузка на эту сменную головку ограничена соответствующей шириной зева и может быть меньше, чем у динамометрического ключа. Обратите внимание на шаг сменной головки и совместите его с шагом инструмента регулирования (см. сертификат испытания/руководство по эксплуатации используемого вами динамометрического ключа). Если они различаются, исправьте шаг!
| Тип-Расстояние между плоскостями (мм) | 1-10 | 1-11 | 1-12 | 1-13 | 1-14 | 1-16 | 1-17 | 1-19 | 1-22 | 1-24 |
|---|---|---|---|---|---|---|---|---|---|---|
| 65 7902 Сменная кольцевая головка | – | – | – | |||||||
| 65 7910 Сменная кольцевая головка | ||||||||||
| b (65 7902) (мм) | 21,2 | 22,6 | – | 25,2 | 27,3 | – | 31,6 | 34,6 | 39,3 | – |
| b (65 7910) (мм) | 21,5 | 22,5 | 24,5 | 26 | 27 | 30,5 | 31,5 | 34 | 39,5 | 40 |
| h (65 7902) (мм) | 12 | 12 | – | 12 | 13 | – | 13 | 15 | 15 | – |
| h (65 7910) (мм) | 11 | 11 | 12 | 12 | 13 | 13 | 13 | 15 | 15 | 15 |
| Шаг S (65 7902) (мм) | 17,5 | 17,5 | – | 17,5 | 17,5 | – | 17,5 | 17,5 | 17,5 | – |
| Шаг S (65 7910) (мм) | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 20 | 20 |
| Вставной хвостовик (мм) | 9×12 | |||||||||
