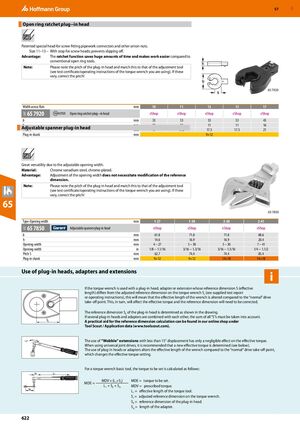

Разъемная кольцевая насадка-трещотка

Запатентованная специальная насадка для соединительных фитингов трубопроводов и гаек всех видов.

  • Размер 11–13 – с упором для головок винтов; предотвращает соскальзывание.

Преимущество: Трещотка позволяет сэкономить значительное время и облегчает работу по сравнению с обычными разъемными ключами.

Примечание: Учитывайте шаг насадки и обеспечьте его соответствие шагу регулировочного инструмента (см. сертификат испытаний/инструкцию по эксплуатации используемого динамометрического ключа). При несовпадении отрегулируйте шаг!

Размер под ключ мм 10 11 12 13 17
65 7920 – Разъемная кольцевая насадка-трещотка eShop eShop eShop eShop eShop
b мм 33 33 33 33 45
h мм 11 11 11 11 16
Шаг S мм 17 17,5 17,5 17,5 21
Хвостовик насадки мм 9×12

Регулируемая гаечная насадка

Большая универсальность благодаря регулируемой ширине раствора.

Материал: Хромомолибденовая сталь, хромированная.

Преимущество: Регулировка ширины раствора не требует изменения опорного размера.

Примечание: Учитывайте шаг насадки и обеспечьте его соответствие шагу регулировочного инструмента (см. сертификат испытаний/инструкцию по эксплуатации используемого динамометрического ключа). При несовпадении отрегулируйте шаг!

Тип – Ширина раствора мм 1–27 1–30 2–30 2–41
65 7850 – Регулируемая гаечная насадка eShop eShop eShop eShop
b мм 61,8 71,8 71,8 88,6
h мм 14,6 16,9 16,9 20,4
Ширина раствора мм 4 – 27 5 – 30 5 – 30 7 – 41
Ширина раствора дюйм 1/8 − 1 1/16 3/16 − 1 3/16 3/16 − 1 3/16 1/4 − 1 1/2
Шаг S мм 62,7 74,4 74,4 85,4
Хвостовик насадки мм 9×12 9×12 14×18 14×18

Использование насадок-трещоток, адаптеров и удлинителей

При использовании динамометрического ключа с насадкой-трещоткой, адаптером или удлинителем, опорный размер которых S (эффективная длина) отличается от установленного опорного размера на динамометрическом ключе SJ (см. приложенный отчет об испытаниях или инструкцию по эксплуатации используемого динамометрического ключа), эффективная длина ключа изменяется относительно обычной точки приложения. Это влияет на эффективный крутящий момент, и опорный размер требует корректировки.

Опорный размер SE насадки-трещотки определяется, как показано на чертеже. При комбинировании нескольких насадок-трещоток и адаптеров необходимо учитывать сумму всех значений S.

Практическое пособие по расчету опорного размера доступно в интернет-магазине в разделе Tool Scout / Application data.

Использование удлинителей «Wobble» с отклонением менее 15° оказывает только незначительное влияние на эффективный крутящий момент. При использовании универсальных шарниров рекомендуется определить новый эффективный крутящий момент (см. ниже).

Использование насадок-трещоток или адаптеров изменяет эффективную длину ключа относительно обычной точки приложения, что влияет на установку эффективного крутящего момента.

Для базового инструмента динамометрического ключа устанавливаемый крутящий момент рассчитывается следующим образом:

MDE = (MDV × (L1 + SJ)) / (L1 + SE + SA)

где: MDE – устанавливаемый крутящий момент; MDV – предписанный крутящий момент; L1 – эффективная длина инструмента динамометрического ключа; SJ – установленный опорный размер на динамометрическом ключе; SE – опорный размер насадки-трещотки; SA – длина адаптера.
