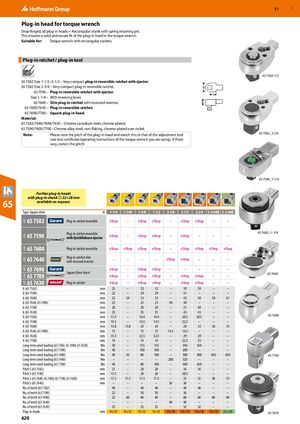

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 620
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Сменная головка для динамометрического ключа
Кованая в прессе; все сменные головки - прямоугольный хвостовик с пружинным стопорным штифтом. Это обеспечивает прочное и безопасное крепление сменной головки в динамометрическом ключе. Подходит для: Динамометрический ключ с прямоугольными втулками.
Сменная трещотка / сменный инструмент
- 65 7582 Размер 1-1/2–2-1/2 - Очень компактная сменная обратимая трещотка с выталкивателем.
- 65 7582 Размер 2-3/4 - Очень компактная сменная обратимая трещотка.
- 65 7590 - Сменная обратимая трещотка с выталкивателем. Размер 1-1/4 - С рычагом разворота.
- 65 7640 - Тонкая сменная трещотка с утопленным разворотом.
- 65 7600/7630 - Сменная обратимая трещотка.
- 65 7698/7700 - Квадратная сменная головка.
Материал:
- 65 7582/7640/7698/7630 - Хромованадиевая сталь, хромированная.
- 65 7590/7600/7700 - Хромированная легированная сталь, без отслоений, хромированная поверх никеля.
Примечание: Обратите внимание на шаг сменной головки и совместите его с шагом инструмента регулирования (см. сертификат испытания/руководство по эксплуатации используемого вами динамометрического ключа). Если они различаются, исправьте шаг!
Дополнительные сменные головки с вставным хвостовиком □ 22×28 мм доступны по запросу.
| Тип-Четырёхгранный привод (дюйм) | 1-1/4 | 1-1/4F | 1-3/8 | 1-1/2 | 2-3/8 | 2-1/2 | 2-3/4 | 2-3/4HD | 3-3/4HD |
|---|---|---|---|---|---|---|---|---|---|
| 65 7582 Сменная трещотка обратимая | – | – | – | – | |||||
| 65 7590 Сменная трещотка обратимая с QuickRelease выталкивателем | – | – | – | – | – | ||||
| 65 7600 Сменная трещотка обратимая | – | ||||||||
| 65 7640 Сменная трещотка тонкая с утопленным разворотом | – | – | – | – | – | – | – | ||
| 65 7698 Квадратный вставной привод | – | – | – | – | – | – | |||
| 65 7700 Сменная трещотка | – | – | – | – | |||||
| 65 7630 | – | – | – | – | |||||
| b (65 7582) (мм) | 25 | – | 32 | 32 | – | 39 | 39 | – | – |
| b (65 7590) (мм) | 22 | – | 29 | 29 | – | 41 | – | – | – |
| b (65 7600) (мм) | 22 | 24 | 33 | 33 | – | 43 | 50 | 58 | 61 |
| b (65 7640, 65 7698) (мм) | 23 | – | 23 | 23 | 40 | 40 | – | – | – |
| b (65 7700) (мм) | 20 | – | 20 | 20 | – | 27 | 40 | – | – |
| b (65 7630) (мм) | 25 | – | 35 | 35 | – | 43 | 43 | – | – |
| h (65 7582) (мм) | 11,5 | – | 16,4 | 16,4 | – | 20,5 | 20,5 | – | – |
| h (65 7590) (мм) | 14,5 | – | 14,5 | 14,5 | – | 22,3 | – | – | – |
| h (65 7600) (мм) | 13,8 | 13,8 | 24 | 24 | – | 26 | 32 | 36 | 35 |
| h (65 7640, 65 7698) (мм) | 15 | – | 15 | 15 | 14,3 | 14,3 | – | – | – |
| h (65 7630) (мм) | 15,3 | – | 22,5 | 22,5 | – | 29 | 29 | – | – |
| h (65 7700) (мм) | 14 | – | 14 | 14 | – | 22,3 | 25 | – | – |
| Допустимая нагрузка на долговечность (65 7582, 65 7698, 65 7630) (Нм) | 30 | – | 135 | 135 | – | 340 | 450 | – | – |
| Допустимая нагрузка на долговечность (65 7590) (Нм) | 40 | – | 100 | 100 | – | 200 | – | – | – |
| Допустимая нагрузка на долговечность (65 7600) (Нм) | 40 | 42 | 80 | 100 | – | 300 | 400 | 650 | 650 |
| Допустимая нагрузка на долговечность (65 7640) (Нм) | – | – | – | – | 200 | 320 | – | – | – |
| Допустимая нагрузка на долговечность (65 7700) (Нм) | 40 | – | 80 | 100 | – | 300 | 650 | – | – |
| Шаг S (65 7582) (мм) | 21 | – | 28 | 28 | – | 34 | 34 | – | – |
| Шаг S (65 7590) (мм) | 17,5 | – | 28 | 28 | – | 38,5 | – | – | – |
| Шаг S (65 7600, 65 7698, 65 7700, 65 7630) (мм) | 17,5 | 17,5 | 17,5 | 17,5 | – | 25 | 25 | 30 | 55 |
| Шаг S (65 7640) (мм) | – | – | – | – | 36 | 36 | – | – | – |
| Количество зубьев (65 7582) | 48 | – | 48 | 48 | – | 48 | 48 | – | – |
| Количество зубьев (65 7590) | 22 | – | 30 | 30 | – | 36 | – | – | – |
| Количество зубьев (65 7600) | 22 | 60 | 60 | 60 | – | 60 | 60 | 60 | 60 |
| Количество зубьев (65 7640) | – | – | – | – | 40 | 40 | – | – | – |
| Количество зубьев (65 7630) | 52 | – | 52 | 52 | – | 52 | 52 | – | – |
| Вставной хвостовик (мм) | 9×12 | 9×12 | 9×12 | 9×12 | 14×18 | 14×18 | 14×18 | 14×18 | 22×28 |
