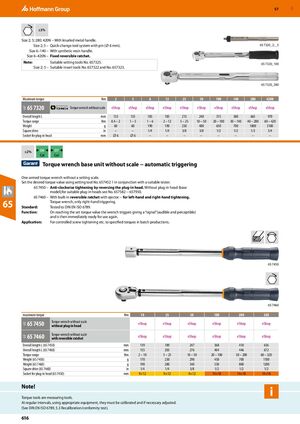

Динамометрические ключи без шкалы - автоматическое срабатывание (продолжение)
- Размер 2; 5; 280; 420N - С рифленой металлической рукоятью.
- Размер 2; 5 - Система быстрой смены инструмента с штифтом (⌀ 6 мм).
- Размер 6–140 - С рукоятью из синтетической смолы.
- Размер 6–420N - Фиксированная обратимая трещотка.
Примечание: Подходящие инструменты установки № 657325. Размер 2; 5 - Подходящие вставные инструменты № 657322 и № 657323.
| Максимальный момент (Нм) | 2 | 5 | 6 | 12 | 25 | 50 | 100 | 140 | 280 | 420N |
|---|---|---|---|---|---|---|---|---|---|---|
| Динамометрический ключ без шкалы | ||||||||||
| Общая длина L (мм) | 133 | 133 | 185 | 185 | 215 | 240 | 315 | 380 | 665 | 970 |
| Диапазон момента затяжки (Нм) | 0,4 – 2 | 1–5 | 1–6 | 2 – 12 | 5 – 25 | 10 – 50 | 20 – 100 | 30 – 140 | 40 – 280 | 60 – 420 |
| Вес (г) | 60 | 60 | 190 | 190 | 250 | 400 | 650 | 700 | 1800 | 3100 |
| Четырёхгранный привод (дюйм) | – | – | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 3/4 |
| Втулка для сменной головки (мм) | ⌀6 | ⌀6 | – | – | – | – | – | – | – | – |
Базовый блок динамометрического ключа без шкалы - автоматическое срабатывание
Односторонний динамометрический ключ без шкалы установки. Установите желаемое значение момента затяжки, используя инструмент установки № 657452 совместно с подходящим тестером.
- 65 7450 - Затягивание против часовой стрелки путем разворота сменной головки. Без сменной головки (базовая модель); подходящие сменные головки см. № 657582 − 657950.
- 65 7460 - С встроенной обратимой трещоткой с выталкивателем - для затягивания слева и справа.
Стандарт: Динамометрический ключ, только затягивание справа. Испытано согласно DIN EN ISO 6789.
Функция: При достижении установленного момента затяжки ключ срабатывает с сигналом (слышимым и ощущаемым) и затем сразу готов к использованию.
Применение: Для контролируемого затягивания винтов и т.д. до установленного момента затяжки в массовом производстве.
| Максимальный момент (Нм) | 10 | 25 | 50 | 100 | 200 | 320 |
|---|---|---|---|---|---|---|
| Общая длина L (65 7450) (мм) | 139 | 189 | 247 | 368 | 410 | 636 |
| Общая длина L (65 7460) (мм) | 155 | 205 | 276 | 404 | 446 | 672 |
| Диапазон момента затяжки (Нм) | 2 – 10 | 5 – 25 | 10 – 50 | 20 – 100 | 50 – 200 | 60 – 320 |
| Вес (65 7450) (г) | 170 | 230 | 290 | 450 | 700 | 1100 |
| Вес (65 7460) (г) | 190 | 280 | 340 | 550 | 800 | 1200 |
| Четырёхгранный привод (65 7460) (дюйм) | 1/4 | 1/4 | 3/8 | 1/2 | 1/2 | 1/2 |
| Втулка для сменной головки (65 7450) (мм) | 9×12 | 9×12 | 9×12 | 14×18 | 14×18 | 14×18 |
Примечание! Динамометрические инструменты - это измерительные инструменты. Через регулярные интервалы с использованием надлежащего оборудования они должны калиброваться и при необходимости регулироваться. (См. DIN EN ISO 6789, 5.3 Переповерка/тест соответствия).
