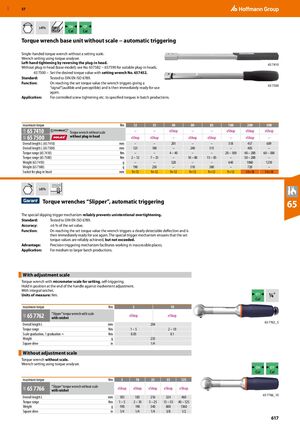

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 617
Навигация
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Базовый блок динамометрического ключа без шкалы - автоматическое срабатывание
Односторонний динамометрический ключ без шкалы установки. Установка ключа с использованием анализатора момента затяжки. Затягивание слева путем разворота сменной головки.
- Без сменной головки (базовая модель); подходящие сменные головки см. № 657582 − 657590.
- 65 7500 - Установите желаемое значение момента затяжки гаечным ключом установки № 657452.
Стандарт: Испытано согласно DIN EN ISO 6789.
Функция: При достижении установленного момента затяжки ключ срабатывает с сигналом (слышимым и ощущаемым) и затем сразу готов к использованию.
Применение: Для контролируемого затягивания винтов и т.д. до установленного момента затяжки в массовом производстве.
| Максимальный момент (Нм) | 12 | 35 | 40 | 80 | 85 | 100 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|
| 65 7410 | – | – | – | – | ||||
| 65 7500 | – | – | – | |||||
| Общая длина L (65 7410) (мм) | – | – | 201 | – | – | 318 | 457 | 609 |
| Общая длина L (65 7500) (мм) | 125 | 180 | – | 240 | 315 | – | 405 | – |
| Диапазон момента затяжки (65 7410) (Нм) | – | – | 4 – 40 | – | – | 20 – 100 | 40 – 200 | 60 – 300 |
| Диапазон момента затяжки (65 7500) (Нм) | 2 – 12 | 7 – 35 | – | 10 – 80 | 15 – 85 | – | 50 – 200 | – |
| Вес (65 7410) (г) | – | – | 520 | – | – | 640 | 1060 | 1210 |
| Вес (65 7500) (г) | 190 | 250 | – | 310 | 380 | – | 720 | – |
| Втулка для сменной головки (мм) | 9×12 | 9×12 | 9×12 | 9×12 | 9×12 | 9×12 | 14×18 | 14×18 |
Динамометрические ключи "Slipper" - автоматическое срабатывание
Специальный механизм срабатывания с проскальзыванием надежно предотвращает непреднамеренное перетягивание.
Стандарт: Испытано согласно DIN EN ISO 6789.
Точность: ±6% от установленного значения.
Функция: При достижении установленного момента затяжки ключ срабатывает с четко ощутимым отклонением и затем сразу готов к использованию. Специальный механизм срабатывания гарантирует, что установленные значения момента затяжки надежно достигаются, но не превышаются.
Преимущество: Механизм точного срабатывания облегчает работу в труднодоступных местах.
Применение: Для средней и крупной партии производства.
Со шкалой регулирования
Динамометрический ключ с микрометрической шкалой регулирования, автоматическое срабатывание. Зафиксирован в положении на конце рукоятки против непреднамеренного регулирования. С интегрированной трещоткой. Единицы измерения: Нм.
| Максимальный момент (Нм) | 5 | 10 |
|---|---|---|
| Динамометрический ключ "Slipper" со шкалой с трещоткой | ||
| Общая длина L (мм) | 204 | |
| Диапазон момента затяжки (Нм) | 1–5 | 2 – 10 |
| Градуировка шкалы, 1 градуировка = (Нм) | 0,05 | 0,1 |
| Вес (г) | 235 | |
| Четырёхгранный привод (дюйм) | 1/4 | |
Без шкалы регулирования
Динамометрический ключ без шкалы. Установка ключа с использованием анализатора момента затяжки.
| Максимальный момент (Нм) | 5 | 10 | 25 | 55 | 125 |
|---|---|---|---|---|---|
| Динамометрический ключ "Slipper" без шкалы с трещоткой | |||||
| Общая длина L (мм) | 185 | 185 | 216 | 324 | 460 |
| Диапазон момента затяжки (Нм) | 1–5 | 2 – 10 | 5 – 25 | 15 – 55 | 40 – 125 |
| Вес (г) | 190 | 190 | 340 | 800 | 1360 |
| Четырёхгранный привод (дюйм) | 1/4 | 1/4 | 1/4 | 3/8 | 1/2 |
