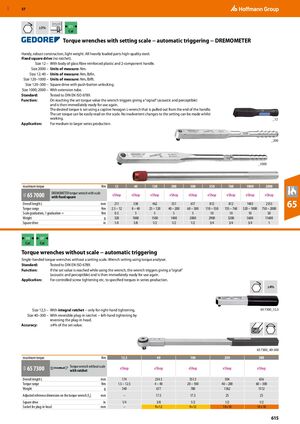

Динамометрические ключи со шкалой установки - автоматическое срабатывание - DREMOMETER
Удобная конструкция, высокая прочность, малый вес. Все нагруженные детали из высокопрочной стали. Фиксированный четырёхгранный привод (без трещотки).
Характеристики по размерам:
- Размер 12 - Корпус из пластика, армированного стекловолокном, и двухкомпонентная рукоятка.
- Размер 2000 - Единицы измерения: Нм.
- Размер 12; 40 - Единицы измерения: Нм, фунт-дюймы.
- Размер 120–1000 - Единицы измерения: Нм, фунт-футы.
- Размер 120–300 - Четырёхгранный привод с разблокировкой нажимной кнопкой.
- Размер 1000; 2000 - С удлинительной трубкой.
Стандарт: Испытано согласно DIN EN ISO 6789.
Функция: При достижении установленного момента затяжки ключ срабатывает с сигналом (слышимым и ощущаемым) и затем сразу готов к использованию. Желаемый момент затяжки устанавливается с помощью закрепленного шестигранного L-ключа, который вытягивается из конца рукоятки. Установленный момент затяжки легко читается на шкале. При работе невозможны непреднамеренные изменения установки.
Применение: Для средней и крупносерийного производства.
| Максимальный момент (Нм) | 12 | 40 | 120 | 200 | 300 | 550 | 760 | 1000 | 2000 |
|---|---|---|---|---|---|---|---|---|---|
| DREMOMETER динамометрический ключ со шкалой, с фиксированным четырёхгранным приводом | |||||||||
| Общая длина L (мм) | 211 | 338 | 462 | 551 | 617 | 812 | 812 | 1403 | 2353 |
| Диапазон момента затяжки (Нм) | 2,5 – 12 | 8 – 40 | 25 – 120 | 40 – 200 | 60 – 300 | 110 – 550 | 155 – 760 | 520 – 1000 | 750 – 2000 |
| Градуировка шкалы, 1 градуировка = (Нм) | 0,5 | 5 | 5 | 5 | 5 | 10 | 10 | 10 | 50 |
| Вес (г) | 320 | 1000 | 1500 | 1400 | 2000 | 2900 | 3200 | 5600 | 11600 |
| Четырёхгранный привод (дюйм) | 1/4 | 3/8 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 1 |
Динамометрические ключи без шкалы - автоматическое срабатывание
Односторонние динамометрические ключи без шкалы установки. Установка ключа с использованием анализатора момента затяжки.
Стандарт: Испытано согласно DIN EN ISO 6789.
Функция: При достижении установленного значения во время использования ключа он срабатывает с сигналом (слышимым и ощущаемым) и затем сразу готен к использованию.
Применение: Для контролируемого затягивания винтов и т.д. до установленного момента затяжки в серийном производстве.
- Размер 12,5 - С интегрированной трещоткой - только для затягивания справа.
- Размер 40–300 - С обратимой сменной трещоткой - затягивание слева путем разворота сменной головки.
Точность: ±4% от установленного значения.
| Максимальный момент (Нм) | 12,5 | 40 | 100 | 200 | 300 |
|---|---|---|---|---|---|
| Динамометрический ключ без шкалы с трещоткой | |||||
| Общая длина L (мм) | 174 | 234,5 | 351,5 | 504 | 656 |
| Диапазон момента затяжки (Нм) | 1,5 – 12,5 | 4 – 40 | 20 – 100 | 40 – 200 | 60 – 300 |
| Вес (г) | 340 | 677 | 780 | 1362 | 1512 |
| Отрегулированное опорное измерение на динамометрическом ключе [l2] (мм) | – | 17,5 | 17,5 | 25 | 25 |
| Четырёхгранный привод (дюйм) | 1/4 | 3/8 | 1/2 | 1/2 | 1/2 |
| Втулка для сменной головки (мм) | – | 9×12 | 9×12 | 14×18 | 14×18 |
