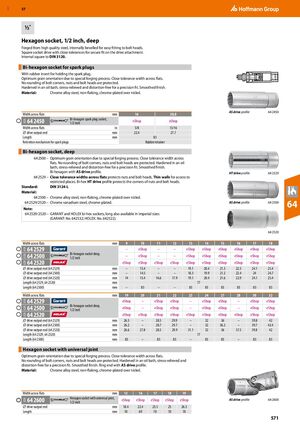

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 571

Предыдущая страница Следующая страница

Навигация

Глубокая шестигранная торцевая головка, 1/2 дюйма

Поковка из высокопрочной стали с внутренним скосом для удобного надевания на головки болтов. Квадратный привод с малыми допусками для надежного соединения с адаптером привода. Внутренний квадрат по DIN 3120.

Двойная шестигранная торцевая головка для свечей зажигания

С резиновой вставкой для удержания свечи зажигания. Оптимальная ориентация структуры зерна благодаря специальной технологии ковки. Малые допуски на ширину "под ключ". Отсутствует скругление угловых кромок болтов и гаек, которые надежно защищены. Закалка в масляной ванне, отпуск под нагрузкой и отсутствие деформаций обеспечивают точность посадки. Гладкая поверхность. Материал: хромистая легированная сталь, нескользящая, хромированная с никелевым подслоем.

Ширина под ключ, мм 16 20,8
64 2450 доступна доступна
Ширина под ключ, дюйм 5/8 13/16
⌀ выхода привода, мм 22,4 27,7
Длина, мм 83

Механизм удержания свечей зажигания: Резиновый держатель

Глубокая двойная шестигранная торцевая головка

64 2500 – Оптимальная ориентация структуры зерна благодаря специальной технологии ковки. Малые допуски на ширину "под ключ". Отсутствует скругление угловых кромок болтов и гаек, которые надежно защищены. Закалка в масляной ванне, отпуск под нагрузкой и отсутствие деформаций обеспечивают точность посадки. Гладкая поверхность. Двойной шестигранник с профилем привода AS.

64 2529 – Малые допуски на ширину "под ключ" защищают гайки и головки болтов. Тонкие стенки для доступа к труднодоступным местам. Двойной шестигранник с профилем привода HT, защищающим углы гаек и головок болтов.

Стандарт: DIN 3124-L

Материал:

  • 64 2500 – Хромистая легированная сталь, нескользящая, хромированная с никелевым подслоем.
  • 64 2529/2520 – Хромистая ванадиевая сталь, хромированная.

Примечание: Глубокие двойные шестигранные головки GARANT и HOLEX также доступны в дюймовых размерах (GARANT: № 642532; HOLEX: № 642522).

Ширина под ключ, мм 9 10 11 12 13 14 15 16 17 18
64 2529 – доступна – – доступна доступна доступна доступна доступна доступна
64 2500 – доступна – – доступна доступна доступна доступна доступна доступна
64 2520 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
⌀ выхода привода (64 2529), мм – 15,4 – – 19,1 20,4 21,3 22,5 24,1 25,4
⌀ выхода привода (64 2500), мм – 14,5 – – 18,3 19,9 21,2 22,4 24 24,7
⌀ выхода привода (64 2520), мм 14 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4
Длина (64 2529, 64 2520), мм 77
Длина (64 2500), мм – 83 – – 83 83 83 83 83 83
Ширина под ключ, мм 19 20 21 22 23 24 27 28 30 32
64 2529 доступна – доступна доступна – доступна доступна – доступна доступна
64 2500 доступна – доступна доступна – доступна доступна – доступна доступна
64 2520 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
⌀ выхода привода (64 2529), мм 26,5 – 28,5 29,9 – 32 36 – 39,8 42
⌀ выхода привода (64 2500), мм 26,2 – 28,7 29,7 – 32 36,2 – 39,7 42,4
⌀ выхода привода (64 2520), мм 26,6 27,8 28,5 29,9 31,1 32 36 37,5 39,8 42
Длина (64 2529, 64 2520), мм 77
Длина (64 2500), мм 83 – 83 83 – 83 83 – 83 83

Шестигранная торцевая головка с универсальным шарниром

Оптимальная ориентация структуры зерна благодаря специальной технологии ковки. Малые допуски на ширину "под ключ". Отсутствует скругление угловых кромок болтов и гаек, которые надежно защищены. Закалка в масляной ванне, отпуск под нагрузкой и отсутствие деформаций обеспечивают точность посадки. Гладкая поверхность. Кольцевой конец с профилем привода AS. Материал: хромистая легированная сталь, нескользящая, хромированная с никелевым подслоем.

Ширина под ключ, мм 13 16 17 18 19
64 2600, 1/2 дюйма доступна доступна доступна доступна доступна
⌀ выхода привода, мм 18,4 22,4 23,5 25 26,3
Длина, мм 70 69 70 70 70
