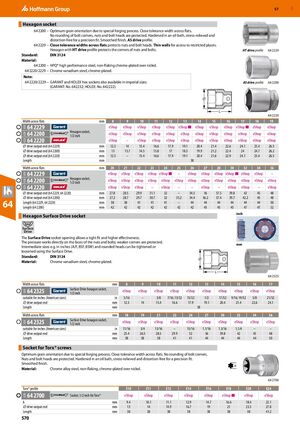

Шестигранная торцевая головка

64 2200 – Оптимальная ориентация структуры зерна благодаря специальной технологии ковки. Малые допуски на ширину "под ключ". Отсутствует скругление угловых кромок болтов и гаек, которые надежно защищены. Закалка в масляной ванне, отпуск под нагрузкой и отсутствие деформаций обеспечивают точность посадки. Гладкая поверхность. Профиль привода AS.

64 2229 – Малые допуски на ширину "под ключ" защищают гайки и головки болтов. Тонкие стенки для доступа к труднодоступным местам. Шестигранник с профилем привода HT, защищающим углы гаек и головок болтов.

Стандарт: DIN 3124

Материал:

  • 64 2200 – Высокопрочная сталь HPQ®, нескользящая, хромированная с никелевым подслоем.
  • 64 2220/2229 – Хромистая ванадиевая сталь, хромированная.

Примечание: Шестигранные головки GARANT и HOLEX также доступны в дюймовых размерах (GARANT: № 642232; HOLEX: № 642222).

Ширина под ключ, мм 8 9 10 11 12 13 14 15 16 17 18 19
64 2229 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
64 2200 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
64 2220 доступна – доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
⌀ выхода привода (64 2229), мм 12,5 14 15,4 16,6 17,9 19,1 20,4 21,4 22,6 24,1 25,4 26,5
⌀ выхода привода (64 2200), мм 13 13,7 14,5 15,8 17 18,3 19,9 21,2 22,4 24 24,7 26,2
⌀ выхода привода (64 2220), мм 12,5 – 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4 26,5
Длина, мм 38
Ширина под ключ, мм 20 21 22 23 24 25 26 27 28 30 32 34 36
64 2229 доступна доступна доступна доступна доступна – доступна доступна доступна доступна доступна доступна –
64 2200 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
64 2220 доступна доступна доступна – доступна – – доступна – доступна доступна – доступна
⌀ выхода привода (64 2229, 64 2220), мм 27,8 28,5 29,9 31,1 32 – 34,5 36 37,5 39,8 42 45 48
⌀ выхода привода (64 2200), мм 27,2 28,7 29,7 30,7 32 33,2 34,4 36,2 37,4 39,7 42,2 45 48
Длина (64 2229, 64 2220), мм 38 38 41 41 41 – 44 44 44 44 44 50 –
Длина (64 2200), мм 42 42 42 42 42 42 42 45 45 45 47 47 52

Шестигранная торцевая головка Surface Drive

Отверстие Surface Drive позволяет плотное прилегание и повышенную эффективность. Давление действует непосредственно на грани гаек и болтов, слабые углы защищены. Промежуточные размеры, например, в дюймах (A/F, BSF, BSW) и закругленные головы могут быть затянуты или ослаблены с помощью Surface Drive.

Стандарт: DIN 3124

Материал: хромистая ванадиевая сталь, хромированная.

Ширина под ключ, мм 8 9 10 11 12 13 14 15 16 17
64 2325 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
Подходит для дюймовых размеров (американские размеры) 5/16 – 3/8 7/16; 13/32 15/32 1/2 17/32 9/16; 19/32 5/8 21/32
⌀ выхода привода, мм 12,5 14 15,4 16,6 17,9 19,1 20,4 21,4 22,6 24,1
Длина, мм 38
Ширина под ключ, мм 18 19 21 22 24 27 30 32 34 36
64 2325 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
Подходит для дюймовых размеров (американские размеры) 11/16 3/4 13/16 – 15/16 1 1/16 1 3/16 1 1/4 – –
⌀ выхода привода, мм 25,4 26,5 28,5 29,9 32 36 39,8 42 45 48
Длина, мм 38 38 38 41 41 44 44 44 44 50

Торцевая головка для винтов Torx®

Оптимальная ориентация структуры зерна благодаря специальной технологии ковки. Малые допуски на ширину "под ключ". Отсутствует скругление угловых кромок болтов. Гайки и головки болтов защищены. Закалка в масляной ванне, отпуск под нагрузкой и отсутствие деформаций обеспечивают точность посадки. Гладкая поверхность. Материал: хромистая легированная сталь, нескользящая, хромированная с никелевым подслоем.

Профиль Torx® E10 E11 E12 E14 E16 E18 E20 E24
64 2700, 1/2 дюйма доступна доступна доступна доступна доступна доступна доступна доступна
A, мм 9,4 10,1 11,1 12,9 14,7 16,6 18,4 22,1
⌀ выхода привода, мм 13 14 14,9 16,7 19 21 23,5 27,8
Длина, мм 38 38 38 38 38 38 38 41,2
