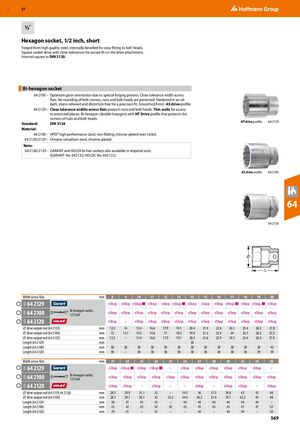

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 569

Предыдущая страница Следующая страница

Навигация

Шестигранная торцевая головка, 1/2 дюйма, короткая

Поковка из высокопрочной стали с внутренним скосом для удобного надевания на головки болтов. Квадратный привод с малыми допусками для надежного соединения с адаптером привода. Внутренний квадрат по DIN 3120.

Двойная шестигранная торцевая головка

64 2100 – Оптимальная ориентация структуры зерна благодаря специальной технологии ковки. Малые допуски на ширину "под ключ". Отсутствует скругление угловых кромок болтов и гаек, которые надежно защищены. Закалка в масляной ванне, отпуск под нагрузкой и отсутствие деформаций обеспечивают точность посадки. Гладкая поверхность. Профиль привода AS.

64 2129 – Малые допуски на ширину "под ключ" защищают гайки и головки болтов. Тонкие стенки для доступа к труднодоступным местам. Двойная шестигранная (двойной шестигранник) с профилем привода HT, защищающим углы гаек и головок болтов.

Стандарт: DIN 3124

Материал:

  • 64 2100 – Высокопрочная сталь HPQ®, нескользящая, хромированная с никелевым подслоем.
  • 64 2120/2129 – Хромистая ванадиевая сталь, хромированная.

Примечание: Двойные шестигранные головки GARANT и HOLEX также доступны в дюймовых размерах (GARANT: № 642132; HOLEX: № 642122).

Ширина под ключ, мм 8 9 10 11 12 13 14 15 16 17 18 19 20
64 2129 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
64 2100 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
64 2120 доступна – доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
⌀ выхода привода (64 2129), мм 12,5 14 15,4 16,6 17,9 19,1 20,4 21,4 22,6 24,1 25,4 26,5 27,8
⌀ выхода привода (64 2100), мм 13 13,7 14,5 15,8 17 18,3 19,9 21,2 22,4 24 24,7 26,2 27,2
⌀ выхода привода (64 2120), мм 12,5 – 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4 26,5 27,8
Длина (64 2129), мм 38
Длина (64 2100), мм 38 38 38 38 38 38 38 38 38 38 38 38 42
Длина (64 2120), мм 38 – 38 38 38 38 38 38 38 38 38 39 39
Ширина под ключ, мм 21 22 23 24 25 26 27 28 30 32 34 36
64 2129 доступна доступна доступна доступна – доступна доступна доступна доступна доступна доступна –
64 2100 доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна доступна
64 2120 доступна доступна – доступна – – доступна – доступна доступна – доступна
⌀ выхода привода (64 2129, 64 2120), мм 28,5 29,9 31,1 32 – 34,5 36 37,5 39,8 42 45 48
⌀ выхода привода (64 2100), мм 28,7 29,7 30,7 32 33,2 34,4 36,2 37,4 39,7 42,2 45 48
Длина (64 2129), мм 38 41 41 41 – 44 44 44 44 44 44 –
Длина (64 2100), мм 42 42 42 42 42 42 45 45 45 47 47 52
Длина (64 2120), мм 39 41 – 41 – – 44 – 44 44 – 50
