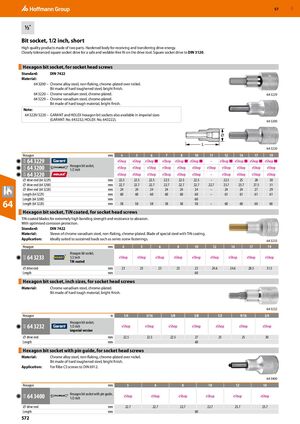

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 572

Предыдущая страница Следующая страница

Навигация

Хвостовик, 1/2 дюйма, короткий

Высококачественные изделия, изготовленные из двух частей. Закаленный корпус для восприятия и передачи крутящего момента. Квадратное гнездо привода с высокой точностью для безопасного и без люфта прилегания к приводному инструменту. Квадратное гнездо привода по DIN 3120.

Шестигранный хвостовик для винтов с внутренним шестигранником

Стандарт: DIN 7422

Материал:

  • 64 3200 – хромированная легированная сталь, нежелезный материал, хромированная с никелевым подслоем. Хвостовик из закаленной высокопрочной стали, блестящая обработка.
  • 64 3220 – сталь хром-ванадий, хромированная.
  • 64 3229 – сталь хром-ванадий, хромированная. Хвостовик из высокопрочной пластичной стали, блестящая обработка.

Примечание: Шестигранные хвостовики GARANT и HOLEX также доступны в размерах по системе дюймов (GARANT: № 643232; HOLEX: № 643222).

Размер шестигранника (мм) 4 5 6 7 8 10 11 12 14 17 19
64 3229 eShop (доступны в некоторых размерах)
64 3200 eShop
64 3220 eShop
Диаметр выходного привода 64 3229 (мм) 22,5 22,5 22,5 22,5 22,5 22,5 – 22,5 25 28 30
Диаметр выходного привода 64 3200 (мм) 22,7 22,7 22,7 22,7 22,7 22,7 22,7 23,7 23,7 27,5 31
Диаметр выходного привода 64 3220 (мм) 24 24 24 24 24 24 – 24 24 27 29
Длина 64 3229 (мм) 60 60 60 60 60 60 – 61 61 61 61
Длина 64 3200 (мм) 60
Длина 64 3220 (мм) 58 58 58 58 58 58 – 60 60 60 60

Шестигранный хвостовик с покрытием TiN для винтов с внутренним шестигранником

Хвостовики с покрытием TiN обеспечивают экстремально высокую адгезионную прочность и устойчивость к абразивному износу. С оптимизированной защитой от коррозии.

Стандарт: DIN 7422

Материал: рукав из стали хром-ванадий, нежелезный материал, хромированная. Хвостовик из специальной стали с покрытием TiN.

Применение: идеально подходит для постоянных нагрузок, таких как крепление винтами серийных изделий.

Размер шестигранника (мм) 4 5 6 8 10 12 14 17 19
64 3233 eShop
Диаметр выходного привода (мм) 23 23 23 23 23 24,6 24,6 28,5 31,5
Длина (мм) 60

Шестигранный хвостовик, размеры в дюймах, для винтов с внутренним шестигранником

Материал: сталь хром-ванадий, хромированная. Хвостовик из высокопрочной пластичной стали, блестящая обработка.

Размер шестигранника (дюймы) 1/4 5/16 3/8 5/8 1/2 9/16 3/4
64 3232 eShop
Диаметр выходного привода (мм) 22,5 22,5 22,5 27 25 25 30
Длина (мм) 60

Шестигранный хвостовик с направляющей булавкой для винтов с внутренним шестигранником

Материал: хромированная легированная сталь, нежелезный материал, хромированная с никелевым подслоем. Хвостовик из закаленной высокопрочной стали, блестящая обработка.

Применение: для винтов Ribe CS по DIN 6912.

Размер шестигранника (мм) 5 6 8 10 12 14
64 3400 eShop
Диаметр выходного привода (мм) 22,7 22,7 22,7 22,7 23,7 23,7
Длина (мм) 60
