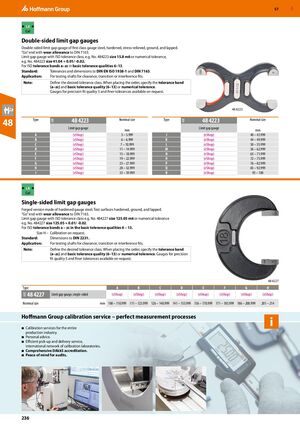

Двусторонние предельные контрольные щупы

Двусторонний предельный контрольный щуп из высокопрочной стали, закаленной, отпущенной, шлифованной и притертой. Проходная сторона с допуском на износ по DIN 7163.

Предельный контрольный щуп с ISO классом точности, например № 484223 размер 15.8 m6 или с числовым допуском, например № 484223 размер 41.04 + 0.01/ -0.02.

Для ISO полей допусков a–zc в классах базовой точности 6–13.

Стандарт: Допуски и размеры в соответствии с DIN EN ISO 1938-1 и DIN 7163.

Назначение: Для проверки валов при зазорах, переходных или плотных посадках.

Примечание: Определите требуемый класс точности. При оформлении заказа укажите поле допуска (a–zc) и класс базовой точности (6–13) или числовой допуск. Контрольные щупы для класса прецизионной посадки 5 и более точные допуски предоставляются по запросу.

Тип Предельный контрольный щуп Номинальный размер, мм Тип Предельный контрольный щуп Номинальный размер, мм
A (eShop) 3 – 5.999 J (eShop) 40 – 43.999
B (eShop) 6 – 6.999 K (eShop) 44 – 49.999
C (eShop) 7 – 10.999 L (eShop) 50 – 55.999
D (eShop) 11 – 14.999 M (eShop) 56 – 62.999
E (eShop) 15 – 18.999 N (eShop) 63 – 71.999
F (eShop) 19 – 22.999 O (eShop) 72 – 75.999
G (eShop) 23 – 27.999 P (eShop) 76 – 82.999
H (eShop) 28 – 32.999 Q (eShop) 83 – 92.999
I (eShop) 33 – 39.999 R (eShop) 93 – 100

Односторонние предельные контрольные щупы

Кованая версия из закаленной стали для контрольных инструментов. Контрольные поверхности закаленные, шлифованные и притертые. Проходная сторона с допуском на износ по DIN 7163.

Предельный контрольный щуп с ISO классом точности, например № 484227 размер 125.05 m6 или с числовым допуском, например № 484227 размер 125.05 + 0.01/ -0.02.

Для ISO полей допусков a – zc в классах базовой точности 6 – 13. Размер H – Калибровка по запросу.

Стандарт: Размеры в соответствии с DIN 2231.

Назначение: Для проверки валов при зазорах, переходных или плотных посадках.

Примечание: Определите требуемый класс точности. При оформлении заказа укажите поле допуска (a–zc) и класс базовой точности (6–13) или числовой допуск. Контрольные щупы для класса прецизионной посадки 5 и более точные допуски предоставляются по запросу.

Тип Предельный контрольный щуп, односторонний A B C D E F G H
48 4227 (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop)
Номинальный размер, мм 100 – 110.999 111 – 125.999 126 – 140.999 141 – 155.999 156 – 170.999 171 – 185.999 186 – 200.999 201 – 214
