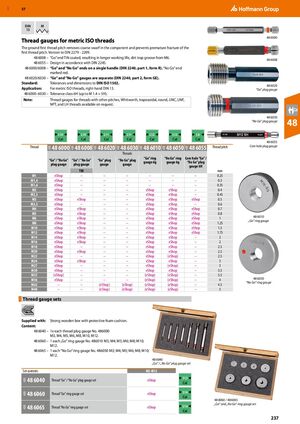

Контрольные инструменты для метрических резьб ISO
Шлифованный первый шаг резьбы удаляет грубую стружку в изделии и предотвращает преждевременный разрыв первого шага резьбы. Исполнение в соответствии с DIN 2279 - 2299.
№ 486008 – Проходная сторона с покрытием TiN, обеспечивающим более длительный срок службы, канавка для сбора стружки от M6.
№ 486055 – Конструкция в соответствии с DIN 2245.
№ 486000/6008 – Проходная и непроходная стороны на одной державке (DIN 2240, часть 1, форма R). Непроходная сторона отмечена красным.
№ 486020/6030 – Проходной и непроходной контрольные инструменты раздельные (DIN 2240, часть 2, форма GE).
Стандарт: Допуски и размеры в соответствии с DIN ISO 1502.
Назначение: Для метрических резьб ISO, правое направление DIN 13.
№ 486000–6030 – Класс точности 6H (до M 1.4 = 5H).
Примечание: Контрольные инструменты для резьб с другими шагами, Whitworth, трапецеидальные, круглые, UNC, UNF, NPT и левосторонние резьбы предоставляются по запросу.
| Резьба | 48 6000 / 48 6008 "Проходной / Непроходной" контрольный инструмент TiN | 48 6020 "Проходной" контрольный инструмент | 48 6030 "Непроходной" контрольный инструмент | 48 6010 Кольцо проходное 6g | 48 6050 Кольцо непроходное 6g | 48 6055 Контрольный инструмент для сквозного отверстия "Проходной / Непроходной" 6H | Шаг резьбы, мм | |
|---|---|---|---|---|---|---|---|---|
| M1 | eShop | – | – | – | – | – | – | 0.25 |
| M1,4 | eShop | – | – | – | – | – | – | 0.3 |
| M1,6 | eShop | – | – | – | – | – | – | 0.35 |
| M2 | eShop | – | – | – | eShop | eShop | – | 0.4 |
| M2,5 | eShop | – | – | – | eShop | eShop | – | 0.45 |
| M3 | eShop | eShop | – | – | eShop | eShop | eShop | 0.5 |
| M3,5 | eShop | – | – | – | eShop | eShop | – | 0.6 |
| M4 | eShop | eShop | – | – | eShop | eShop | eShop | 0.7 |
| M5 | eShop | eShop | – | – | eShop | eShop | eShop | 0.8 |
| M6 | eShop | eShop | – | – | eShop | eShop | eShop | 1 |
| M8 | eShop | eShop | – | – | eShop | eShop | eShop | 1.25 |
| M10 | eShop | eShop | – | – | eShop | eShop | eShop | 1.5 |
| M12 | eShop | eShop | – | – | eShop | eShop | eShop | 1.75 |
| M14 | eShop | eShop | – | – | eShop | eShop | – | 2 |
| M16 | eShop | eShop | – | – | eShop | eShop | – | 2 |
| M18 | eShop | – | – | – | eShop | eShop | – | 2.5 |
| M20 | eShop | eShop | – | – | eShop | eShop | – | 2.5 |
| M22 | eShop | – | – | – | eShop | (eShop) | – | 2.5 |
| M24 | eShop | eShop | – | – | eShop | eShop | – | 3 |
| M27 | eShop | – | – | – | eShop | (eShop) | – | 3 |
| M30 | eShop | – | – | – | eShop | eShop | – | 3.5 |
| M33 | (eShop) | – | – | – | (eShop) | (eShop) | – | 3.5 |
| M36 | eShop | – | – | – | (eShop) | (eShop) | – | 4 |
| M42 | – | – | (eShop) | (eShop) | (eShop) | (eShop) | – | 4.5 |
| M48 | – | – | (eShop) | (eShop) | (eShop) | (eShop) | – | 5 |
Наборы контрольных инструментов для резьб
Комплект поставки: Прочная деревянная коробка с защитной поролоновой подушкой.
Содержимое:
48 6040 – по 1 шт. контрольного инструмента для резьбы № 486000 M3, M4, M5, M6, M8, M10, M12.
48 6060 – по 1 шт. кольца проходного № 486010 M3; M4; M5; M6; M8; M10; M12.
48 6065 – по 1 шт. кольца непроходного № 486050 M3; M4; M5; M6; M8; M10; M12.
| Содержимое набора | Описание | eShop | Классификация |
|---|---|---|---|
| 48 6040 | Набор контрольных инструментов для метрической резьбы "Проходной / Непроходной" M3-M12 | eShop | S13 Cal |
| 48 6060 | Набор контрольных колец проходных для резьбы | eShop | S14 Cal |
| 48 6065 | Набор контрольных колец непроходных для резьбы | eShop | S14 Cal |
