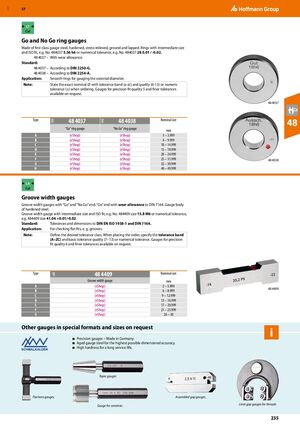

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 235

Предыдущая страница Следующая страница

Навигация

Контрольные кольца проходные и непроходные

Изготовлены из высокопрочной стали, закаленной, отпущенной, шлифованной и притертой. Кольца промежуточных размеров и соответствующие ISO, например № 484037 5.56 h6 или с числовым допуском, например № 484037 28 0.01 / -0.02.

№ 484037 – С допуском на износ.

Стандарт:
№ 484037 – В соответствии с DIN 2250-G.
№ 484038 – В соответствии с DIN 2254-A.

Назначение: Гладкие кольца для контроля наружного диаметра.

Примечание: При заказе указывайте точный номинальный диаметр с полем допуска (a-zc) и класс точности (6-13) или числовой допуск (±). Контрольные кольца для класса прецизионной посадки 5 и более точные допуски предоставляются по запросу.

Тип 48 4037 Кольцо проходное (eShop) 48 4038 Кольцо непроходное (eShop) Номинальный размер, мм
A (eShop) (eShop) 3 – 3.999
B (eShop) (eShop) 4 – 9.999
C (eShop) (eShop) 10 – 14.999
D (eShop) (eShop) 15 – 19.999
E (eShop) (eShop) 20 – 24.999
F (eShop) (eShop) 25 – 31.999
G (eShop) (eShop) 32 – 39.999
H (eShop) (eShop) 40 – 49.999

Контрольные щупы для ширины канавки

Контрольные щупы для ширины канавки с проходной и непроходной частями. Проходная часть с допуском на износ по DIN 7164. Корпус контрольного щупа из закаленной стали.

Контрольный щуп для ширины канавки с промежуточным размером и ISO подходом, например № 484409 размер 15.8 M6 или с числовым допуском, например 484409 размер 41.04 +0.01/-0.02.

Стандарт: Допуски и размеры в соответствии с DIN EN ISO 1938-1 и DIN 7164.

Назначение: Для проверки плоских посадок, например канавок.

Примечание: Определите требуемый класс точности. При оформлении заказа укажите поле допуска (A–ZC) и класс базовой точности (7–13) или числовой допуск. Контрольные щупы для класса прецизионной посадки 6 и более точные допуски предоставляются по запросу.

Тип 48 4409 Контрольный щуп для ширины канавки (eShop) Номинальный размер, мм
A (eShop) 2 – 5.999
B (eShop) 6 – 8.999
C (eShop) 9 – 12.999
D (eShop) 13 – 16.999
E (eShop) 17 – 20.999
F (eShop) 21 – 25.999
G (eShop) 26 – 30

Другие контрольные инструменты в специальных форматах и размерах под заказ.

  • Прецизионные контрольные инструменты – производства Германии.
  • Состарившаяся сталь для контрольных инструментов для достижения максимально возможной точности размеров.
  • Высокая твёрдость для длительного срока службы.

Конические контрольные щупы. Контрольные щупы для плоских отверстий. Контрольные щупы для дефектов. Контрольные щупы для зубчатых профилей. Предельные контрольные щупы для резьб.
