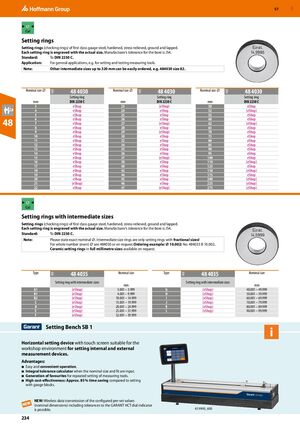

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 234

Предыдущая страница Следующая страница

Навигация

Установочные кольца

Установочные кольца (проверочные кольца) из высокопрочной измерительной стали, закаленные, разгруженные от стресса, шлифованные и полированные. Каждое установочное кольцо гравируется с фактическим размером. Допуск производителя на отверстие JS4.

Стандарт: По DIN 2250 C.

Применение: Для общих применений, например для установки и испытания измерительных инструментов.

Примечание: Прочие промежуточные размеры до 320 мм легко заказываются, например 484030 размер 82.

Номинальный размер ⌀ (мм) 48 4030 Установочное кольцо DIN 2250 C Номинальный размер ⌀ (мм) 48 4030 Установочное кольцо DIN 2250 C Номинальный размер ⌀ (мм) 48 4030 Установочное кольцо DIN 2250 C
3 eShop 23 eShop 50 eShop
4 eShop 24 eShop 52 eShop
5 eShop 25 eShop 55 eShop
6 eShop 26 eShop 60 eShop
7 eShop 27 eShop 62 eShop
8 eShop 28 eShop 65 eShop
9 eShop 29 eShop 70 eShop
10 eShop 30 eShop 75 eShop
11 eShop 32 eShop 80 eShop
12 eShop 34 eShop 85 eShop
13 eShop 35 eShop 90 eShop
14 eShop 36 eShop 95 eShop
15 eShop 37 eShop 100 eShop
16 eShop 38 eShop 110 eShop
17 eShop 40 eShop 125 eShop
18 eShop 42 eShop 150 eShop
19 eShop 44 eShop 175 eShop
20 eShop 45 eShop 200 eShop
21 eShop 46 eShop 225 eShop
22 eShop 47 eShop 275 eShop

Установочные кольца с промежуточными размерами

Установочные кольца (проверочные кольца) из высокопрочной измерительной стали, закаленные, разгруженные от стресса, шлифованные и полированные. Каждое установочное кольцо гравируется с фактическим размером. Допуск производителя на отверстие JS4.

Стандарт: По DIN 2250 C.

Примечание: Укажите точный номинальный ⌀. Кольца с промежуточными размерами — это только установочные кольца с дробными размерами! Для целых (четных) ⌀ см. 484030 или по запросу. Пример заказа: ⌀ 10.002: № 484035 B 10.002. Керамические установочные кольца полнометровых размеров доступны по запросу.

Тип 48 4035 Установочное кольцо с промежуточными размерами Диапазон номинальных размеров (мм) Тип 48 4035 Установочное кольцо с промежуточными размерами Диапазон номинальных размеров (мм)
A1 eShop 3.001 – 3.999 G eShop 40.001 – 49.999
B1 eShop 4.001 – 9.999 H eShop 50.001 – 59.999
B2 eShop 10.001 – 14.999 I eShop 60.001 – 69.999
C eShop 15.001 – 19.999 J eShop 70.001 – 79.999
D eShop 20.001 – 24.999 K eShop 80.001 – 89.999
E eShop 25.001 – 31.999 L eShop 90.001 – 99.999
F eShop 32.001 – 39.999

Установочный стол SB 1

Горизонтальное установочное устройство с сенсорным экраном, подходящее для производственной среды для установки внутренних и внешних измерительных приборов.

Преимущества:

  • Легкое и удобное управление
  • Встроенный калькулятор допусков при вводе номинального размера и посадки
  • Создание избранных для повторной установки измерительных инструментов
  • Высокая экономическая эффективность: примерно 85% экономия времени по сравнению с установкой блоками

НОВИНКА: Возможна беспроводная передача данных настроенных предустановленных значений (номинальных размеров), включая допуски, на индикатор GARANT HCT.
