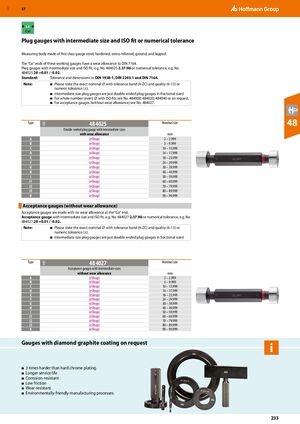

Цилиндрические калибры с промежуточным размером и ISO посадкой или численным допуском

Измерительный корпус из высокопрочной измерительной стали, закален, снят остаточный стресс, шлифован и полирован. Концы "Годен" этих рабочих калибров имеют припуск на износ в соответствии с DIN 7164.

Цилиндрические калибры с промежуточным размером и ISO посадкой, например № 484025 2.37 H6, или численный допуск, например № 484025 28 +0.01 / -0.02.

Стандарт: Допуски и размеры в соответствии с DIN 1938-1, DIN 2245-1 и DIN 7164.

Примечание:

  • Пожалуйста, укажите точный номинальный ⌀ с полосой допуска (A-ZC) и качеством (6-13) или численным допуском (±)
  • Цилиндрические калибры с промежуточным размером — это просто двусторонние цилиндрические калибры дробных размеров!
  • Для целых (четных) ⌀ с ISO посадками см. № 484000, 484020, 484040 или по запросу
  • Для приемных калибров (без припуска на износ) см. № 484027
Тип 48 4025 Диапазон номинальных размеров (мм)
A Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 2 – 2,999
B Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 3 – 9,999
C Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 10 – 13,999
D Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 14 – 17,999
E Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 18 – 23,999
F Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 24 – 29,999
G Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 30 – 39,999
H Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 40 – 49,999
I Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 50 – 59,999
J1 Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 60 – 69,999
J2 Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 70 – 79,999
J3 Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 80 – 89,999
K Двусторонний цилиндрический калибр с промежуточными размерами с припуском на износ 90 – 99,999

Приемные калибры (без припуска на износ)

Приемные калибры изготовлены без припуска на износ на конце "Годен". Приемный калибр с промежуточным размером и ISO посадкой, например № 484027 2.37 H6, или численный допуск, например № 484027 28 +0.01 / -0.02.

Примечание:

  • Пожалуйста, укажите точный номинальный ⌀ с полосой допуска (A-ZC) и качеством (6-13) или численным допуском (±)
  • Приемные калибры с промежуточным размером — это просто двусторонние приемные калибры дробных размеров!
Тип 48 4027 Диапазон номинальных размеров (мм)
A Приемные калибры с промежуточными размерами без припуска на износ 2 – 2,999
B Приемные калибры с промежуточными размерами без припуска на износ 3 – 9,999
C Приемные калибры с промежуточными размерами без припуска на износ 10 – 13,999
D Приемные калибры с промежуточными размерами без припуска на износ 14 – 17,999
E Приемные калибры с промежуточными размерами без припуска на износ 18 – 23,999
F Приемные калибры с промежуточными размерами без припуска на износ 24 – 29,999
G Приемные калибры с промежуточными размерами без припуска на износ 30 – 39,999
H Приемные калибры с промежуточными размерами без припуска на износ 40 – 49,999
I Приемные калибры с промежуточными размерами без припуска на износ 50 – 59,999
J1 Приемные калибры с промежуточными размерами без припуска на износ 60 – 69,999
J2 Приемные калибры с промежуточными размерами без припуска на износ 70 – 79,999
J3 Приемные калибры с промежуточными размерами без припуска на износ 80 – 89,999
K Приемные калибры с промежуточными размерами без припуска на износ 90 – 99,999

Калибры с алмазно-графитовым покрытием по запросу

  • В 3 раза тверже, чем твердохромовое покрытие
  • Увеличенный срок службы
  • Коррозионностойкий
  • Низкое трение
  • Износостойкий
  • Экологичные производственные процессы
