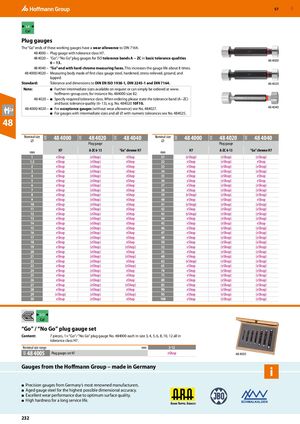

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 232

Предыдущая страница Следующая страница

Навигация

Цилиндрические калибры

Концы "Годен" этих рабочих калибров имеют припуск на износ в соответствии с DIN 7164.

  • 48 4000 — Цилиндрический калибр с классом допуска H7
  • 48 4020 — Цилиндрические калибры "Годен" / "Не годен" для полос ISO допусков A − ZC в основных качествах допусков 6 − 13
  • 48 4040 — Конец "Годен" с твердохромированными измерительными поверхностями. Это увеличивает срок службы калибра примерно в 8 раз
  • 48 4000/4020 — Измерительный корпус из высокопрочной измерительной стали, закален, снят остаточный стресс, шлифован и полирован

Стандарт: Допуски и размеры в соответствии с DIN EN ISO 1938-1, DIN 2245-1 и DIN 7164.

Примечание:

  • Доступны дополнительные промежуточные размеры по запросу
  • 48 4020 — Укажите требуемый класс допуска. При заказе укажите полосу допуска (A−ZC) и основное качество допуска (6–13), например № 484020 10F10
  • 48 4000/4020 — Для приемных калибров (без припуска на износ) см. № 484027. Для калибров с промежуточными размерами и всех ⌀ с численными допусками см. № 484025
⌀ (мм) 48 4000 48 4020 48 4040
H7 A-ZC 6-13 "Годен" хром H7 H7 A-ZC 6-13 "Годен" хром H7 H7 A-ZC 6-13 "Годен" хром H7
1 eShop eShop eShop 31 eShop eShop eShop 31
1,5 eShop eShop eShop 32 eShop eShop eShop 32
2 eShop eShop eShop 33 eShop eShop eShop 33
3 eShop eShop eShop 34 eShop eShop eShop 34
4 eShop eShop eShop 35 eShop eShop eShop 35
5 eShop eShop eShop 36 eShop eShop eShop 36
6 eShop eShop eShop 37 eShop eShop eShop 37
7 eShop eShop eShop 38 eShop eShop eShop 38
8 eShop eShop eShop 39 eShop eShop eShop 39
9 eShop eShop eShop 40 eShop eShop eShop 40
10 eShop eShop eShop 41 eShop eShop eShop 41
11 eShop eShop eShop 42 eShop eShop eShop 42
12 eShop eShop eShop 43 eShop eShop eShop 43
13 eShop eShop eShop 44 eShop eShop eShop 44
14 eShop eShop eShop 45 eShop eShop eShop 45
15 eShop eShop eShop 46 eShop eShop eShop 46
16 eShop eShop eShop 47 eShop eShop eShop 47
17 eShop eShop eShop 48 eShop eShop eShop 48
18 eShop eShop eShop 50 eShop eShop eShop 50
19 eShop eShop eShop 52 eShop eShop eShop 52
20 eShop eShop eShop 55 eShop eShop eShop 55
21 eShop eShop eShop 60 eShop eShop eShop 60
22 eShop eShop eShop 62 eShop eShop eShop 62
23 eShop eShop eShop 65 eShop eShop eShop 65
24 eShop eShop eShop 70 eShop eShop eShop 70
25 eShop eShop eShop 75 eShop eShop eShop 75
26 eShop eShop eShop 80 eShop eShop eShop 80
27 eShop eShop eShop 85 eShop eShop eShop 85
28 eShop eShop eShop 90 eShop eShop eShop 90
29 eShop eShop eShop 95 eShop eShop eShop 95
30 eShop eShop eShop 100 eShop eShop eShop 100

Набор цилиндрических калибров "Годен" / "Не годен"

Содержание: 7 штук, по 1× цилиндрический калибр "Годен" / "Не годен" № 484000 каждый в размерах 3, 4, 5, 6, 8, 10, 12 все в классе допуска H7.

Диапазон номинальных размеров (мм) 3-12
48 4005 — Набор цилиндрических калибров H7 eShop

Калибры от Hoffmann Group — изготовлены в Германии

  • Прецизионные калибры от самых известных производителей Германии
  • Выстаивавшаяся измерительная сталь для максимально возможной точности размеров
  • Отличная износостойкость благодаря оптимальному качеству поверхности
  • Высокая твердость для длительного срока службы
