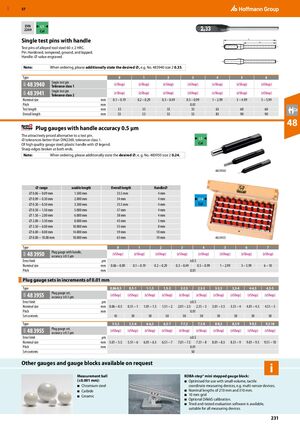

Однопроводниковые калибры с рукояткой

Калибры из легированной инструментальной стали 60 ± 2 HRC. Калибр: закален, отпущен, шлифован и полирован. Рукоятка: выгравирована величина ⌀.

Примечание: При заказе дополнительно указать требуемый ⌀, например № 483940 размер 2 0.35.

Номинальный размер (мм) 0,1 – 0,19 0,2 – 0,29 0,3 – 0,49 0,5 – 0,99 1 – 2,99 3 – 4,99 5 – 5,99
Шаг (мм) 0,01
Рабочая длина (мм) 33 33 33 33 63 60 60
Общая длина (мм) 53 53 53 53 83 90 90
Тип 0 1 2 3 4 5 6
48 3940 (Класс допуска 1) Однопроводниковый калибр
48 3941 (Класс допуска 2) Однопроводниковый калибр

Цилиндрические калибры с рукояткой, точность 0,5 µм

Привлекательная цена — альтернатива калибру. Допуски ⌀ лучше, чем DIN2269, класс допуска 1. Из высокопрочной измерительной стали; пластмассовая рукоятка с легендой ⌀. Острые кромки скруглены с обеих сторон.

Примечание: При заказе дополнительно указать требуемый ⌀, например № 483950 размер 2 0.24.

Диапазон ⌀ Рабочая длина Общая длина ⌀ рукоятки
⌀ 0,06 − 0,09 мм 1,500 мм 33,5 мм 4 мм
⌀ 0,09 − 0,30 мм 2,000 мм 34 мм 4 мм
⌀ 0,30 − 0,50 мм 3,500 мм 35,5 мм 4 мм
⌀ 0,50 − 1,50 мм 5,000 мм 37 мм 4 мм
⌀ 1,50 − 2,00 мм 6,000 мм 38 мм 4 мм
⌀ 2,00 − 3,50 мм 8,000 мм 43 мм 5 мм
⌀ 3,50 − 6,00 мм 10,000 мм 55 мм 8 мм
⌀ 6,00 − 8,00 мм 14,000 мм 59 мм 10 мм
⌀ 8,00 − 10,00 мм 18,000 мм 63 мм 10 мм
Номинальный размер (мм) 0,06 – 0,09 0,1 – 0,19 0,2 – 0,29 0,3 – 0,49 0,5 – 0,99 1 – 2,99 3 – 5,99 6 – 10
Предел ошибки (µм) ± 0,5
Шаг (мм) 0,01
Тип 0 1 2 3 4 5 6 7
48 3950 (Цилиндрический калибр с рукояткой, точность ± 0,5 µм)

Наборы цилиндрических калибров с шагом 0,01 мм

Номинальный размер (мм) 0,06 – 0,5 0,5 – 1 1 – 1,5 1,5 – 2 2 – 2,5 2,5 – 3 3 – 3,5 3,5 – 4 4 – 4,5 4,5 – 5
Предел ошибки (µм) ± 0,5
Шаг (мм) 0,01
Содержание набора 45 50 50 50 50 50 50 50 50 50
Тип 0,06-0,5 0,5-1 1-1,5 1,5-2 2-2,5 2,5-3 3-3,5 3,5-4 4-4,5 4,5-5
48 3955 (Набор цилиндрических калибров, точность ± 0,5 µм)
Номинальный размер (мм) 5,01 – 5,5 5,5 – 6 6 – 6,5 6,5 – 7 7 – 7,5 7,5 – 8 8 – 8,5 8,5 – 9 9 – 9,5 9,5 – 10
Предел ошибки (µм) ± 0,5
Шаг (мм) 0,01
Содержание набора 50
Тип 5-5,5 5,5-6 6-6,5 6,5-7 7-7,5 7,5-8 8-8,5 8,5-9 9-9,5 9,5-10
48 3955 (Набор цилиндрических калибров, точность ± 0,5 µм)

Прочие калибры и блоки доступны по запросу

Измерительный шарик (± 0,001 мм):

  • Хромированная сталь
  • Карбид
  • Керамика

KOBA-step® mini ступенчатый блок:

  • Оптимизирован для использования с малообъемными тактильными координатными измерительными машинами, например многосенсорными устройствами
  • Номинальные длины 210 мм и 310 мм
  • Сетка 10 мм
  • Возможна калибровка DAkkS
  • Доступно проверенное оценочное программное обеспечение, подходящее для всех измерительных устройств
