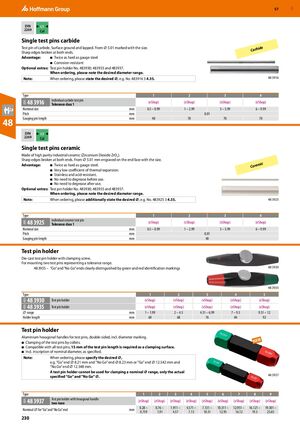

Однопроводниковые калибры, карбид

Калибр из карбида. Поверхность шлифована и полирована. От ⌀ 5,01 мм маркируется размером. Острые кромки скруглены с обеих сторон.

Преимущества:

  • В два раза тверже, чем измерительная сталь
  • Коррозионностойкий

Дополнительные принадлежности: державка калибра № 483930, 483935, 483937. При заказе обратить внимание на требуемый диапазон диаметра.

Примечание: При заказе указать требуемый ⌀, например № 483916 3 4.35.

Номинальный размер (мм) 0,5 – 0,99 1 – 2,99 3 – 5,99 6 – 9,99
Шаг (мм) 0,01
Длина калибра (мм) 40 70 70 70
Тип 1 2 3 4
48 3916 (Класс допуска 1) Отдельный карбидный калибр

Однопроводниковые калибры, керамика

Изготовлены из высокочистой промышленной керамики (диоксид циркония ZrO2). Острые кромки скруглены с обеих сторон. От ⌀ 5,01 мм на торцевой поверхности выгравирован размер.

Преимущества:

  • В два раза тверже, чем измерительная сталь
  • Очень низкий коэффициент теплового расширения
  • Нержавеющий и кислотоустойчивый
  • Не требуется обезжиривание перед использованием
  • Не требуется обезжиривание после использования

Дополнительные принадлежности: державка калибра № 483930, 483935, 483937. При заказе обратить внимание на требуемый диапазон диаметра.

Примечание: При заказе дополнительно указать требуемый ⌀, например № 483925 3 4.35.

Номинальный размер (мм) 0,5 – 0,99 1 – 2,99 3 – 5,99 6 – 9,99
Шаг (мм) 0,01
Длина калибра (мм) 40
Тип 1 2 3 4
48 3925 (Класс допуска 1) Отдельный керамический калибр

Державка калибра

Литая державка калибра с зажимным винтом. Для установки двух калибров, представляющих диапазон допусков. 48 3935 — отчетливо различимые концы "Годен" и "Не годен" обозначены зеленой и красной идентификационными метками.

Тип 1 2 3 4 5
48 3930 — Державка калибра
48 3935 — Державка калибра
Диапазон ⌀ (мм) 1 – 1,99 2 – 4,5 4,51 – 6,99 7 – 9,5 9,51 – 12
Длина державки (мм) 60 68 76 84 92

Державка калибра

Алюминиевые шестигранные рукоятки для калибров, двусторонние, включая маркировку диаметра.

  • Зажим калибров через цанги
  • Совместима со всеми калибрами, требуется 15 мм длины калибра в качестве зажимной поверхности
  • Включает надпись номинального диаметра в соответствии со спецификацией

Примечание: При заказе указать требуемый ⌀, например конец "Годен" ⌀ 8,21 мм и конец "Не годен" ⌀ 8,23 мм или конец "Годен" ⌀ 12,542 мм и конец "Не годен" ⌀ 12,548 мм. Державка калибра не может использоваться для зажима номинального диапазона ⌀, только фактически указанные "Годен" и "Не годен" ⌀.

Номинальный ⌀ для концов "Годен" и "Не годен" (мм) 0,28 – 0,759 0,76 – 1,91 1,911 – 4,57 4,571 – 7,13 7,131 – 10,31 10,311 – 12,95 12,951 – 16,12 16,121 – 19,3 19,301 – 25,65
Тип 1 2 3 4 5 6 7 8 9
48 3937 — Державка калибра с шестигранной рукояткой, двухцветная
