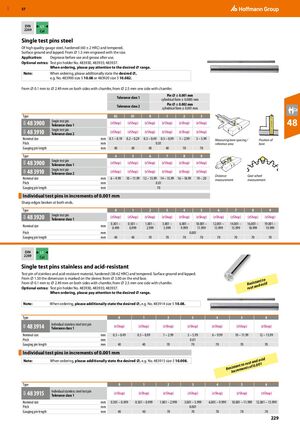

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 229

Предыдущая страница Следующая страница

Навигация

Однопроводниковые калибры, сталь

Из высокопрочной измерительной стали, закаленный (60 ± 2 HRC) и отпущенный. Поверхность шлифована и полирована. От ⌀ 1,5 мм маркируется размером. С обеих сторон фаска от ⌀ 0,1 мм до ⌀ 2,49 мм, одностороннняя фаска от ⌀ 2,5 мм.

Применение: перед использованием обезжирить, после использования смазать.

Дополнительные принадлежности: державка калибра № 483930, 483935, 483937. При заказе обратить внимание на требуемый диапазон ⌀.

Примечание: При заказе дополнительно указать требуемый ⌀, например № 483900 размер 5 10.08 или 483920 размер 5 10.082.

Класс допуска ⌀ калибра Цилиндрическая форма
Класс 1 ± 0,001 мм ± 0,0005 мм
Класс 2 ± 0,002 мм ± 0,001 мм
Тип 02 01 0 1 2 3
48 3900 (Класс допуска 1) Однопроводниковый калибр
48 3910 (Класс допуска 2) Однопроводниковый калибр
Номинальный размер 0,1 – 0,19 0,2 – 0,29 0,3 – 0,49 0,5 – 0,99 1 – 2,99 3 – 5,99
Шаг (мм) 0,01
Длина калибра (мм) 40 40 40 40 70 70
Тип 4 5 6 7 8 9
Номинальный размер 6 – 9,99 10 – 11,99 12 – 13,99 14 – 15,99 16 – 18,99 19 – 20
Шаг (мм) 0,01
Длина калибра (мм) 70
Расстояние между скважинами / Эталонная область Измерение расстояния Измерение зубчатого колеса
Номинальный размер 0,301 – 0,499 0,501 – 0,999 1,001 – 2,999 3,001 – 5,999 6,001 – 9,999 10,001 – 11,999 12,001 – 13,999 14,001 – 15,999 16,001 – 18,999 19,001 – 19,999
Шаг (мм) 0,001
Длина калибра (мм) 40 40 70 70 70 70 70 70 70 70
Тип 0 1 2 3 4 5 6 7 8 9
48 3920 (Класс допуска 1) Однопроводниковый калибр

Однопроводниковые калибры, нержавеющие и кислотоустойчивые

Калибр из нержавеющей и кислотоустойчивой стали, закаленный (58-62 HRC) и отпущенный. Поверхность шлифована и полирована. От ⌀ 1,50 мм размер маркируется на гильзе; от ⌀ 3,00 мм на торцевой поверхности. С обеих сторон фаска от ⌀ 0,1 мм до ⌀ 2,49 мм, одностороннняя фаска от ⌀ 2,5 мм.

Дополнительные принадлежности: державка калибра № 483930, 483935, 483937. При заказе обратить внимание на требуемый диапазон ⌀.

Примечание: При заказе дополнительно указать требуемый ⌀, например № 483914 размер 5 10.08.

Номинальный размер 0,3 – 0,49 0,5 – 0,99 1 – 2,99 3 – 5,99 6 – 9,99 10 – 11,99 12 – 13,99
Шаг (мм) 0,01
Длина калибра (мм) 40 40 70 70 70 70 70
Тип 0 1 2 3 4 5 6
48 3914 (Класс допуска 1) Отдельный нержавеющий стальной калибр

Отдельные калибры с шагом 0,001 мм

Примечание: При заказе дополнительно указать требуемый ⌀, например № 483915 размер 5 10.008.

Номинальный размер 0,301 – 0,499 0,501 – 0,999 1,001 – 2,999 3,001 – 5,999 6,001 – 9,999 10,001 – 11,999 12,001 – 13,999
Шаг (мм) 0,001
Длина калибра (мм) 40 40 70 70 70 70 70
Тип 0 1 2 3 4 5 6
48 3915 (Класс допуска 1) Отдельный нержавеющий стальной калибр
