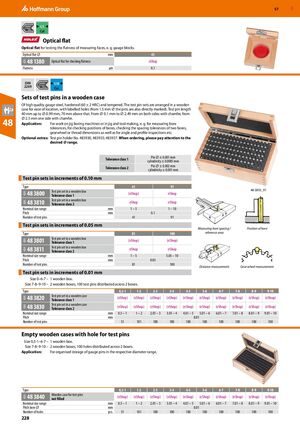

Оптическая плоскость

Оптическая плоскость для проверки плоскостности поверхностей измерения, например эталонных плиток.

Параметр Единица Значение
Диаметр оптической плоскости мм 45
Плоскостность мкм 0.1
Артикул 48 1380 Оптическая плоскость для проверки плоскостности

DIN 2269 — Наборы калибровочных штифтов в деревянном ящике

Изготовлены из высококачественной закаленной стали (60 ± 2 HRC). Наборы калибровочных штифтов расположены в деревянном ящике для удобства расположения с обозначенными отверстиями (начиная с диаметра 1.5 мм штифты также непосредственно маркированы). Длина штифта 40 мм для диаметра до 0.99 мм, 70 мм выше. От диаметра 0.1 мм до 2.49 мм с фаской с обеих сторон, от 2.5 мм — с фаской с одной стороны.

Применение

Для работ на растачивающих станках с ЧПУ или в инструментальном производстве, например для измерения допусков отверстий, проверки положения отверстий, проверки допусков расстояния между двумя отверстиями, размеров зубчатых колес или резьбы, а также для проверки углов и профилей и т.д.

Дополнительные принадлежности: держатель калибровочного штифта № 483930, 483935; 483937. При заказе обратите внимание на требуемый диапазон диаметров.

Классы допуска

  • Класс допуска 1: диаметр штифта ± 0.001 мм, цилиндричность ± 0.0005 мм
  • Класс допуска 2: диаметр штифта ± 0.002 мм, цилиндричность ± 0.001 мм

Наборы калибровочных штифтов с шагом 0.10 мм

Тип Количество штифтов
48 3800 – Набор калибровочных штифтов в деревянном ящике, класс допуска 1 41 91
(eShop) eShop
48 3810 – Набор калибровочных штифтов в деревянном ящике, класс допуска 2 eShop eShop
Параметр Значение для 41 шт. Значение для 91 шт.
Диапазон номинального размера, мм 1–5 1–10
Шаг, мм 0.1
Количество калибровочных штифтов 41 91

Наборы калибровочных штифтов с шагом 0.05 мм

Тип Количество штифтов
48 3801 – Набор калибровочных штифтов в деревянном ящике, класс допуска 1 81 100
(eShop) (eShop)
48 3811 – Набор калибровочных штифтов в деревянном ящике, класс допуска 2 eShop eShop
Параметр Значение для 81 шт. Значение для 100 шт.
Диапазон номинального размера, мм 1–5 5.05–10
Шаг, мм 0.05
Количество калибровочных штифтов 81 100

Наборы калибровочных штифтов с шагом 0.01 мм

Размер 0–6.7 мм в одном деревянном ящике. Размер 7–8–9–10 мм в двух деревянных ящиках, 100 калибровочных штифтов распределены по 2 ящикам.

Тип Диапазон размеров
0.5–1 1–2 2–3 3–4 4–5 5–6 6–7 7–8 8–9 9–10
48 3820 – Набор калибровочных штифтов в деревянном ящике, класс допуска 1 (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop)
48 3830 – Набор калибровочных штифтов в деревянном ящике, класс допуска 2 (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop)
Параметр Диапазон размеров, мм
0.5–1 1–2 2.01–3 3.01–4 4.01–5 5.01–6 6.01–7 7.01–8 8.01–9 9.01–10
Шаг, мм 0.01
Количество калибровочных штифтов 51 101 100 100 100 100 100 100 100 100

Пустые деревянные ящики для калибровочных штифтов

Размер 0.5–1 мм до 6–7 мм в одном деревянном ящике. Размер 7–8 мм до 9–10 мм в двух деревянных ящиках, 100 отверстий распределены по 2 ящикам.

Применение

Для организованного хранения калибровочных штифтов в соответствующем диапазоне диаметров.

Тип Диапазон размеров
0.5–1 1–2 2–3 3–4 4–5 5–6 6–7 7–8 8–9 9–10
48 3840 – Деревянный ящик для калибровочных штифтов, не заполненный (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop) (eShop)
Параметр Диапазон размеров, мм
0.5–1 1–2 2.01–3 3.01–4 4.01–5 5.01–6 6.01–7 7.01–8 8.01–9 9.01–10
Шаг диаметра отверстия, мм 0.01
Количество отверстий, шт. 51 101 100 100 100 100 100 100 100 100
