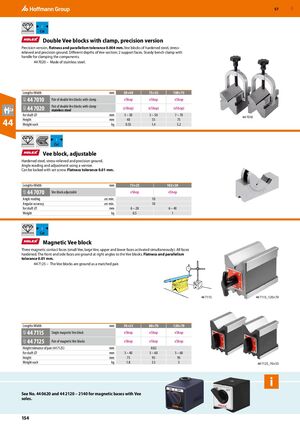

Ручные и измерительные инструменты Hoffmann Group 2026 - страница 154

Предыдущая страница Следующая страница

Навигация

Двойные V-образные призмы с зажимом, версия повышенной точности

Версия повышенной точности, допуск плоскостности и параллельности 0,004 мм. V-образные призмы из закаленной стали, подвергнутые снятию остаточных напряжений и точно шлифованные. Различные глубины V-сечения; 2 опорные поверхности. Прочный настольный зажим с ручкой для зажима деталей.

44 7020 – изготовлено из нержавеющей стали.

Длина×Ширина мм 50×40 75×55 100×75

44 7010

Пара двойных V-образных призм с зажимом

44 7020

Пара двойных V-образных призм с зажимом из нержавеющей стали

Для валов диаметром мм 5 – 30 5 – 50 7 – 70
Высота мм 40 55 75
Вес одного кг 0,55 1,4 3,2

Регулируемая V-образная призма

Закаленная сталь, подвергнутая снятию остаточных напряжений и точно шлифованная. Чтение угла и регулировка с помощью нониуса. Может быть заблокирована установочным винтом. Допуск плоскостности 0,01 мм.

Длина×Ширина мм 75×25 102×30

44 7070

Регулируемая V-образная призма

Чтение угла угловые минуты 10
Точность угла угловые минуты 10
Для валов диаметром мм 6 – 28 6 – 40
Вес кг 0,5 1

Магнитная V-образная призма

Три магнитные контактные поверхности (малая призма, большая призма, верхняя и нижняя поверхности активируются одновременно). Все поверхности закаливаются. Передние и боковые поверхности шлифуются под прямым углом к V-образным призмам. Допуск плоскостности и параллельности 0,01 мм.

44 7125 – V-образные призмы шлифуются как согласованная пара.

Длина×Ширина мм 70×55 80×70 120×70

44 7115

Одна магнитная V-образная призма

44 7125

Пара магнитных V-образных призм

Допуск высоты пары (44 7125) мм 0,02
Для валов диаметром мм 3 – 40 5 – 60 5 – 60
Высота мм 75 95 95
Вес одного кг 1,8 3,5 5

Смотрите № 44 0620 и 44 2120 – 2140 магнитных оснований с V-образными подошвами.
