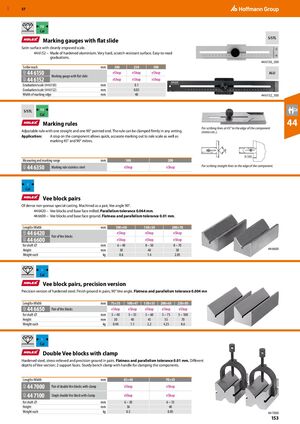

Калибры разметочные с плоским основанием

Атласная поверхность с четкой выгравированной шкалой.

44 6152 – изготовлены из закаленного алюминия. Очень твердая, устойчивая к царапинам поверхность. Легко читаемые градуировки.

Глубина разметки мм 200 250 300
44 6150

Калибр разметочный с плоским основанием

44 6152

Шкала/Разметка (44 6150) мм 0,1
Шкала/Разметка (44 6152) мм 0,05
Ширина разметочного края мм 40

Разметочные линейки

Регулируемая линейка с прямым и одним концом под углом 90°. Линейка может быть надежно зажата в любом положении. Упор на детали позволяет быструю и точную разметку по шкале линейки, а также разметку скосов под углом 45° и 90°.

Для нанесения линий под углом 45° к краю компонента (скосы и др.).

Диапазон измерения и разметки мм 100 200

44 6350

Разметочная линейка из нержавеющей стали

Для нанесения прямых линий к краю компонента.

Пары призм типа V

Из плотного непористого специального чугуна. Механически обработаны парно. Угол призмы 90°.

44 6420 – призмы и базовая поверхность фрезерованы. Допуск параллельности 0,064 мм.

44 6600 – призмы и базовая поверхность шлифованы. Допуск плоскостности и параллельности 0,01 мм.

Длина×Ширина мм 100×40 150×50 200×70

44 6420

Пара призм V-образных

44 6600

Для валов диаметром мм 6 – 40 8 – 50 8 – 70
Высота мм 30 40 50
Вес одного кг 0,6 1,4 2,85

Пары призм V-образных, версия повышенной точности

Версия повышенной точности из закаленной стали. Окончательно шлифованы парно. Угол призмы V 90°. Допуск плоскостности и параллельности 0,004 мм.

Длина×Ширина мм 75×35 100×47 150×55 200×65 250×85

44 6650

Пара призм V-образных

Для валов диаметром мм 5 – 40 5 – 55 5 – 60 5 – 75 5 – 100
Высота мм 30 40 45 55 70
Вес одного кг 0,48 1,1 2,2 4,25 8,6

Двойные V-образные призмы с зажимом

Закаленная сталь, подвергнутая снятию остаточных напряжений и точно шлифованная парно. Допуск плоскостности и параллельности 0,01 мм. Различные глубины V-сечения; 2 опорные поверхности. Прочный настольный зажим с ручкой для зажима деталей.

Длина×Ширина мм 45×40 70×45

44 7000

Пара двойных V-образных призм с зажимом

44 7100

Одна двойная V-образная призма с зажимом

Для валов диаметром мм 6 – 30 6 – 33
Высота мм 36 40
Вес одного кг 0,5 0,85
