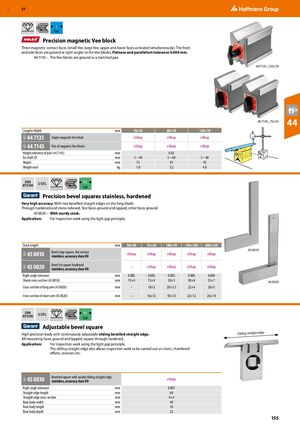

Точная магнитная V-образная призма

Три магнитные контактные поверхности (малая призма, большая призма, верхняя и нижняя поверхности активируются одновременно). Передние и боковые поверхности шлифуются под прямым углом к V-образным призмам. Допуск плоскостности и параллельности 0,004 мм.

44 7145 – V-образные призмы шлифуются как согласованная пара.

Длина×Ширина мм 70×55 80×70 120×70

44 7135

Одна магнитная V-образная призма

44 7145

Пара магнитных V-образных призм

Допуск высоты пары (44 7145) мм 0,02
Для валов диаметром мм 3 – 40 5 – 60 5 – 60
Высота мм 75 95 95
Вес одного кг 1,8 3,2 4,8

Точные косые квадраты из нержавеющей стали, закаленные

Очень высокая точность. С двумя скошенными прямыми кромками на длинном лезвии. Полностью закаленные и подвергнутые снятию остаточных напряжений. Испытательные поверхности шлифованы и притерты, остальные поверхности шлифованы.

45 0020 – с прочной державкой.

Применение: для контрольных работ с использованием принципа зазора света.

Длина держателя мм 50×40 75×50 100×70 150×100 200×130

45 0010

Косой квадрат, плоская версия

45 0020

Косой угольник затвердевший из нержавеющей стали, класс точности 00

Допуск прямого угла мм 0,003 0,003 0,003 0,004 0,004
Сечение державки (45 0010) мм 13×4 15×4 20×5 30×6 33×7
Сечение длинного плеча (45 0020) мм – 18×3 20×3,5 22×4 26×5
Сечение короткого плеча (45 0020) мм – 16×12 18×12 22×12 26×14

Регулируемый косой квадрат

Высокоточный корпус с непрерывно регулируемой подвижной скошенной прямой кромкой. Все измерительные поверхности шлифованы и притерты; квадрат полностью закален. Подвижная прямая кромка также позволяет проводить контрольные работы на коротких скошенных смещениях, впадинах и т.д.

Применение: для контрольных работ с использованием принципа зазора света.

Косой квадрат с аксиально движущейся прямой кромкой

45 0030

Допуск прямого угла мм 0,007
Длина прямой кромки мм 60
Сечение прямой кромки мм 4×4
Ширина корпуса мм 40
Высота корпуса мм 10
Глубина корпуса мм 22
