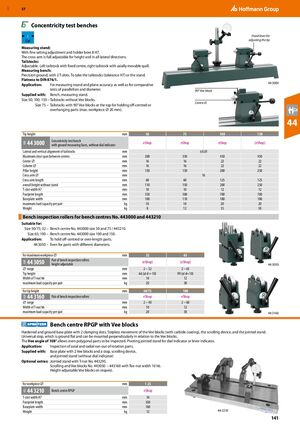

Скамьи проверки концентричности

Измерительная стойка: С точной регулировкой регулировки и сквозным отверстием 8 H7. Поперечный рычаг полностью регулируется по высоте и во всех латеральных направлениях.

Хвостовики: Регулируемые. Левый хвостовик с неподвижным центром, правый хвостовик с осевой подвижной шпинделью.

Измерительная скамья: Прецизионно отшлифована, с 2 Т-образными пазами. Для установки хвостовиков (допуск H7) или стойки. Плоскостность по DIN 876/1.

Применение: Для измерения круглости и плоскостности, а также для сравнительной проверки параллелизма и диаметра.

Поставляется с: Скамья, измерительная стойка.

Размер 50; 100; 150 – Хвостовики без клиньев под углом 90°. Размер 75 – Хвостовики с клиньями под углом 90° на верхней части для удержания смещённых или выступающих деталей (макс. ⌀ детали 20 мм).

Параметр Ед. 50 75 100 150
44 3000 – Скамья проверки концентричности
с отшлифованными измерительными поверхностями, без циферблатного индикатора
Боковое и вертикальное выравнивание хвостовиков мм ±0.01
Максимальный зазор между центрами мм 200 350 450 450
⌀ центра мм 16 16 22 22
⌀ колонны мм 16 16 22 22
Высота опоры мм 150 150 200 250
⌀ поперечного рычага мм 16
Длина поперечного рычага мм 60 60 125 125
Общая высота без стойки мм 110 150 200 250
Ширина Т-паза H7 мм 10 10 12 12
Длина следа мм 350 500 700 700
Ширина базовой пластины мм 100 110 180 180
Максимальная грузоподъёмность пара кг 10 10 20 20
Масса кг 8 12 35 38

Роликовые опоры скамьи для центров скамьи № 443000 и 443210

Применимо для: Размер 50/75; 32 – Центр скамьи № 443000 размер 50 и 75 / 443210. Размер 65; 100 – Центр скамьи № 443000 размер 100 и 150.

Применение: Для удержания смещённых или чрезмерной длины деталей.

  • 44 3050 – Также для деталей с разными диаметрами.
Параметр Ед. 44 3050 44 3050
регулируемые по высоте для максимального ⌀ детали
32 65
⌀ диапазон мм 2 – 32 2 – 65
Высота наконечника мм 66 (при d = 10) 99 (при d=10)
Ширина Т-гайки h6 мм 10 12
Максимальная грузоподъёмность пара кг 20 30
Параметр Ед. для высоты наконечника 50/75 для высоты наконечника 100
44 3160 – Пара роликовых опор скамьи
⌀ диапазон мм 2 – 40 2 – 60
Ширина Т-гайки h6 мм 10 12
Максимальная грузоподъёмность пара кг 20 30

Центр скамьи RPGP с клиньями

Закалённая и отшлифованная базовая пластина с 2 зажимными пазами. Бесступенчатое перемещение клиньев (с карбидным покрытием), прокручивающего устройства и шарнирной стойки. Универсальный упор, отшлифованный плоско и устанавливаемый перпендикулярно по отношению к клиньям. Угол клина 108° позволяет проверять даже многоугольные детали. Шарнирная стойка для циферблатного или рычажного индикатора.

Применение: Проверка осевого и радиального биения деталей вращения.

Поставляется с: Базовая пластина с 2 клиньями и упором, прокручивающее устройство и шарнирная стойка (без циферблатного индикатора)

Дополнительно: Шарнирная стойка с Т-гайкой № 443295. Прокручивающее устройство и клинья № 443050 − 443160 с шириной Т-гайки 10 h6. Клинья с регулировкой по высоте по запросу.

Параметр Ед. Значение
для ⌀ детали мм 1-25
44 3210 – Центр скамьи RPGP
Ширина Т-паза H7 мм 10
Длина следа мм 350
Ширина базовой пластины мм 160
Масса кг 12
