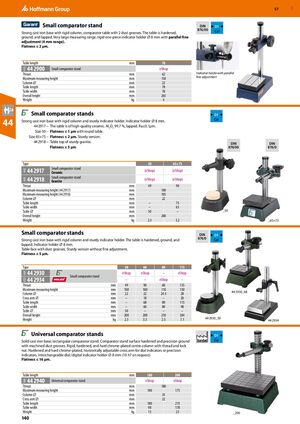

Малые стойки компаратора

Прочное чугунное основание с жёсткой колонной, стол компаратора с 2 пазами для отвода стружки. Стол закалён, отшлифован и отполирован. Очень большой диапазон измерения, жёсткий цельнолитой держатель индикатора ⌀ 8 мм с параллельной точной регулировкой (диапазон 4 мм). Плоскостность ≤ 2 µm.

Параметр Ед. Значение
Длина стола мм 78
44 2900 – Малая стойка компаратора
Горло мм 62
Максимальная высота измерения мм 150
⌀ колонны мм 22
Длина стола мм 78
Ширина стола мм 78
Общая высота мм 265
Масса кг 4

Малые стойки компаратора

Прочное чугунное основание с жёсткой колонной и крепким держателем индикатора. Держатель индикатора ⌀ 8 мм.

  • 44 2917 – Стол из высокачественной керамики. Al2O3 99.7 %, отполирован. Ra≤0.1µm. Размер 50 – Плоскостность ≤ 1 µm с круглым столом. Размер 65×75 – Плоскостность ≤ 2 µm. Прочная версия.
  • 44 2918 – Столешница из прочного гранита. Плоскостность ≤ 5 µm
Параметр Ед. 44 2917 44 2918
Размер
50 65×75
Горло мм 49 90
Максимальная высота измерения (44 2917) мм 100
Максимальная высота измерения (44 2918) мм 105
⌀ колонны мм 22
Длина стола мм – 75
Ширина стола мм – 65
⌀ стола мм 50 –
Общая высота мм 200
Масса кг 2.3 3.2

Малые стойки компаратора

Прочное чугунное основание с жёсткой колонной и крепким держателем индикатора. Стол закалён, отшлифован и отполирован. Держатель индикатора ⌀ 8 мм. Поверхность стола с пазами для отвода стружки. Прочная версия без точной регулировки. Плоскостность ≤ 5 µm.

Параметр Ед. Размер
44 2930 44 2930 44 2934 44 2930
50 68 80 115
Горло мм 49 90 60 135
Максимальная высота измерения мм 100 100 110 150
⌀ колонны мм 22 22 24.4 28
⌀ поперечного рычага мм – 18 – 20
Длина стола мм – 68 80 115
Ширина стола мм – 60 80 98
⌀ стола мм 50 – – –
Общая высота мм 200 200 210 284
Масса кг 2.3 3.5 2.5 7.1

Универсальные стойки компаратора

Массивное чугунное основание; прямоугольная стойка компаратора. Поверхность компаратора закалена поверхностно и тщательно отшлифована с обработанными пазами для отвода стружки. Жёсткая, закалённая и покрытая твёрдым хромом центральная колонна с резьбой и стопорной гайкой. Закалённый и покрытый твёрдым хромом, горизонтально регулируемый поперечный рычаг для циферблатных индикаторов или прецизионных индикаторов. Взаимозаменяемый держатель циферблатного/цифрового индикатора ⌀ 8 мм (10 h7 по запросу). Плоскостность ≤ 16 µm.

Параметр Ед. Размер 1 Размер 2
Длина стола мм 180 200
44 2940 – Универсальная стойка компаратора
Горло мм 180
Максимальная высота измерения мм 180 175
⌀ колонны мм 35
⌀ поперечного рычага мм 22
Длина стола мм 180 215
Ширина стола мм 98 170
Масса кг 13 23
